GPIO测试指南
概述
本测试验证 GPIO 在多种不同模式下的功能正确性，确保其能满足实际应用中的各类需求。
环境搭建
编译固件
一.下载代码编译demo_gpio.c项目
-
git clone https://gitee.com/yuge-info/yopen.git
-
代码编译&固件下载，参考入门篇开发入门
二.直接获取固件
工具准备
准备sscom串口助手用于，通过USB口收发测试指令
测试内容
测试项目如下
| 测试项目 |
|---|
| 输出高电平 |
| 输出低电平 |
| 高阻态 上升沿/下降沿中断有效 |
| 上拉 上升沿/下降沿中断有效 |
| 下拉 上升沿/下降沿中断有效 |
| 高阻态 高电平/低电平中断有效 |
| 上拉 高电平/低电平中断有效 |
| 下拉 高电平/低电平中断有效 |

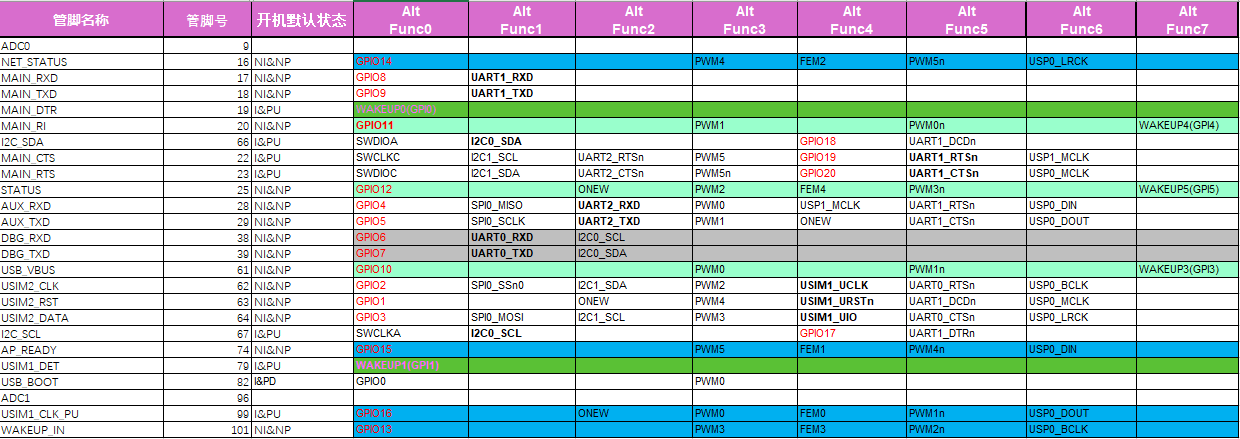

管脚与GPIO对应表格如下
测试方法
1.AT指令格式
AT指令格式如下：
AT+GPI0=<yopen_GpioNum>,<dir>[,level]
其中：
yopen_GpioNum参数：
| yopen_GpioNum | |
|---|---|
| GPIO 0 | 0 |
| GPIO 1 | 1 |
| GPIO 2 | 2 |
| ... | ... |
| GPIO 20 | 20 |
| GPI 0(wake up 0) | 21 |
| GPI 1(wake up 1) | 22 |
| GPI 3(wake up 3) | 24 |
| GPI 4(wake up 4) | 25 |
| GPI 5(wake up 5) | 26 |
dir参数：
0表示输出模式（output）；1表示边沿中断模式（input edge int）；2表示电平中断模式（input level int）。
level参数：
0表示低电平（low）；1表示高电平（high）；- 若不提供该参数，则表示高阻态。
2.举例
例如测试GPIO 2的 高阻态 上升沿/下降沿中断有效：
发送AT+GPIO=2，1
当触发中断时，串口将显示相应信息：
+GPIO INT 1 上升沿/高电平中断
+GPIO INT 0 下降沿/低电平中断
