AI小智版（代码开源 链接）
介绍
本文档介绍了通过 X09 模组接入小智 AI 系统，成功实现 AI 玩具的语音交互功能。该设备不仅能播报新闻，还具备唱歌、讲故事、回答问题、控制设备等多样化能力，为用户提供丰富的智能交互体验，满足娱乐、生活辅助等多场景需求。
系统框图
-

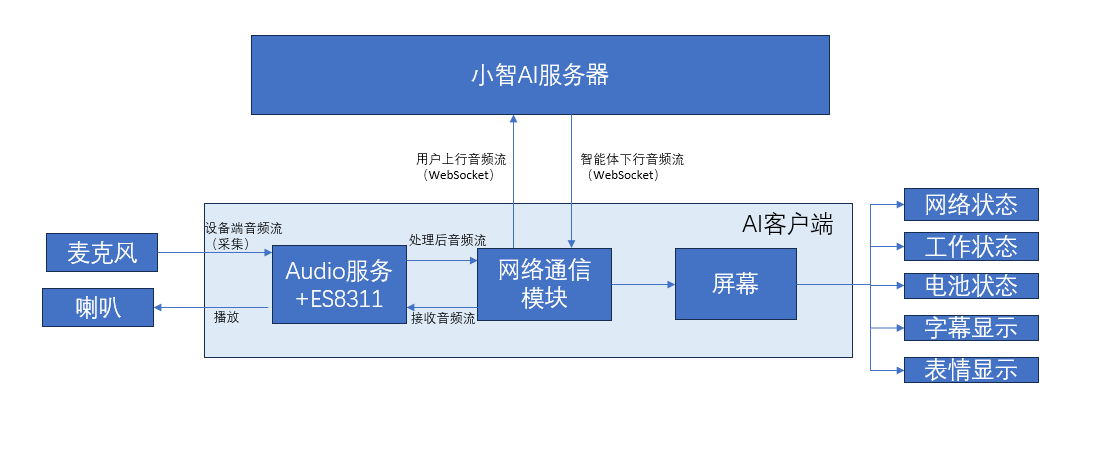

用户上行数据流：AI 客户端通过麦克风采集音频流，经客户端处理后通过 WebSocket 上传至 AI 服务端。
-
用户下行数据流：服务器利用 ASR 转文字供LLM大模型处理，输出经TTS生成音频流返回客户端，客户端通过喇叭播放。
效果展示
功能说明
-
按键
-
长按：录音进行对话
-
短按：打断音频播放 或者 连接服务器
-
SPI屏幕

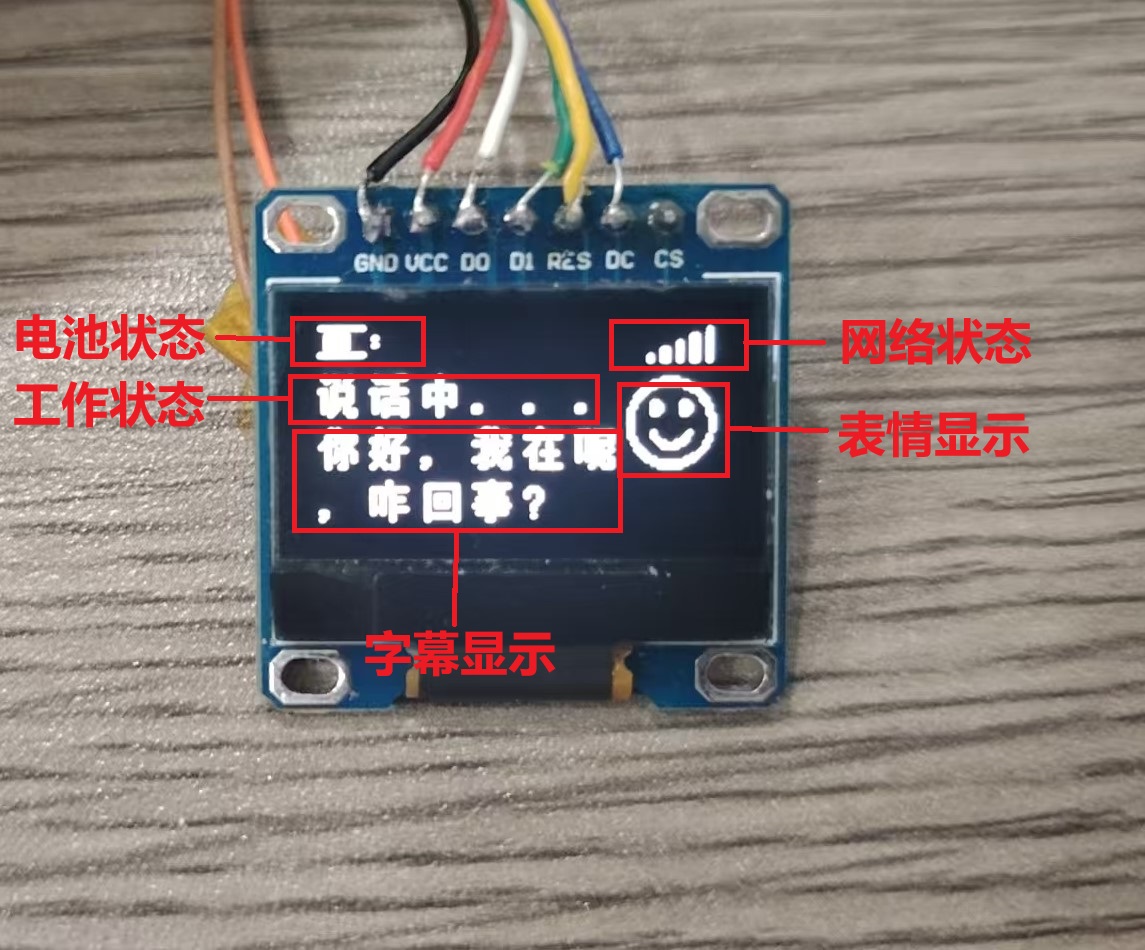

屏幕通过监听不同类型的消息来更新显示内容,如下图：
- 图标状态栏：显示电量、表情、网络状态
- 工作状态栏：显示网络连接、录音 / 播放状态
- 字幕显示：显示从AI服务器获取的文字内容
-
AI灯
- 快闪：正在对话
- 熄灭：停止对话
-
网络灯
- 慢闪：4G网络连接成功
- 快闪：连接服务器中
- 常量：服务器连接成功
- 熄灭：服务器断开连接
-
音频
- 上行: 录音并将录音数据转成opus数据流
- 下行：播放服务器返回的opus数据流
使用说明
硬件搭建
外接LCD屏幕连接对应管脚表格如下：
| SPI屏幕管脚 | LCD底座管脚号 | 功能说明 |
|---|---|---|
| VCC | 1 | 屏幕供电 |
| LCD_CS | 2 | 屏幕CS片选线 |
| LCD_RESET | 3 | 屏幕RESET |
| LCD_D0 | 4 | 屏幕时钟线 |
| LCD_DC | 5 | 屏幕命令/数据选择 |
| LCD_D1 | 6 | 屏幕数据线 |

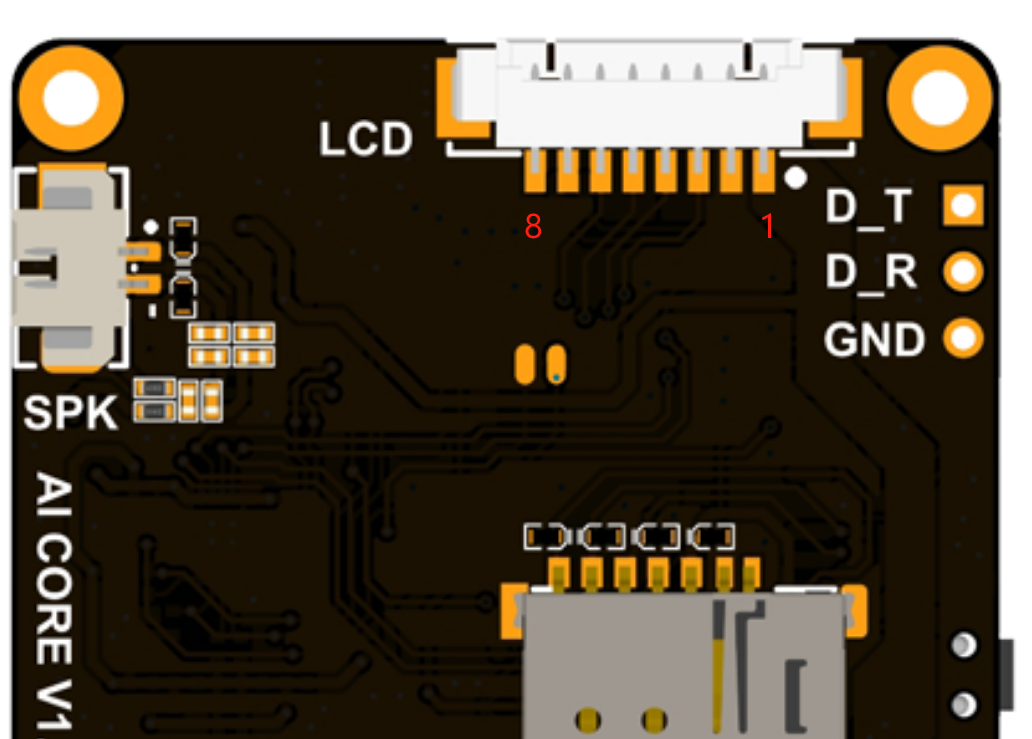

LCD底座管脚号说明：
完整接线效果，如图所示：
固件下载
连接小智AI服务器
用户需访问小智AI官网并登录连接服务器
小智官网登陆网址https://xiaozhi.me/login

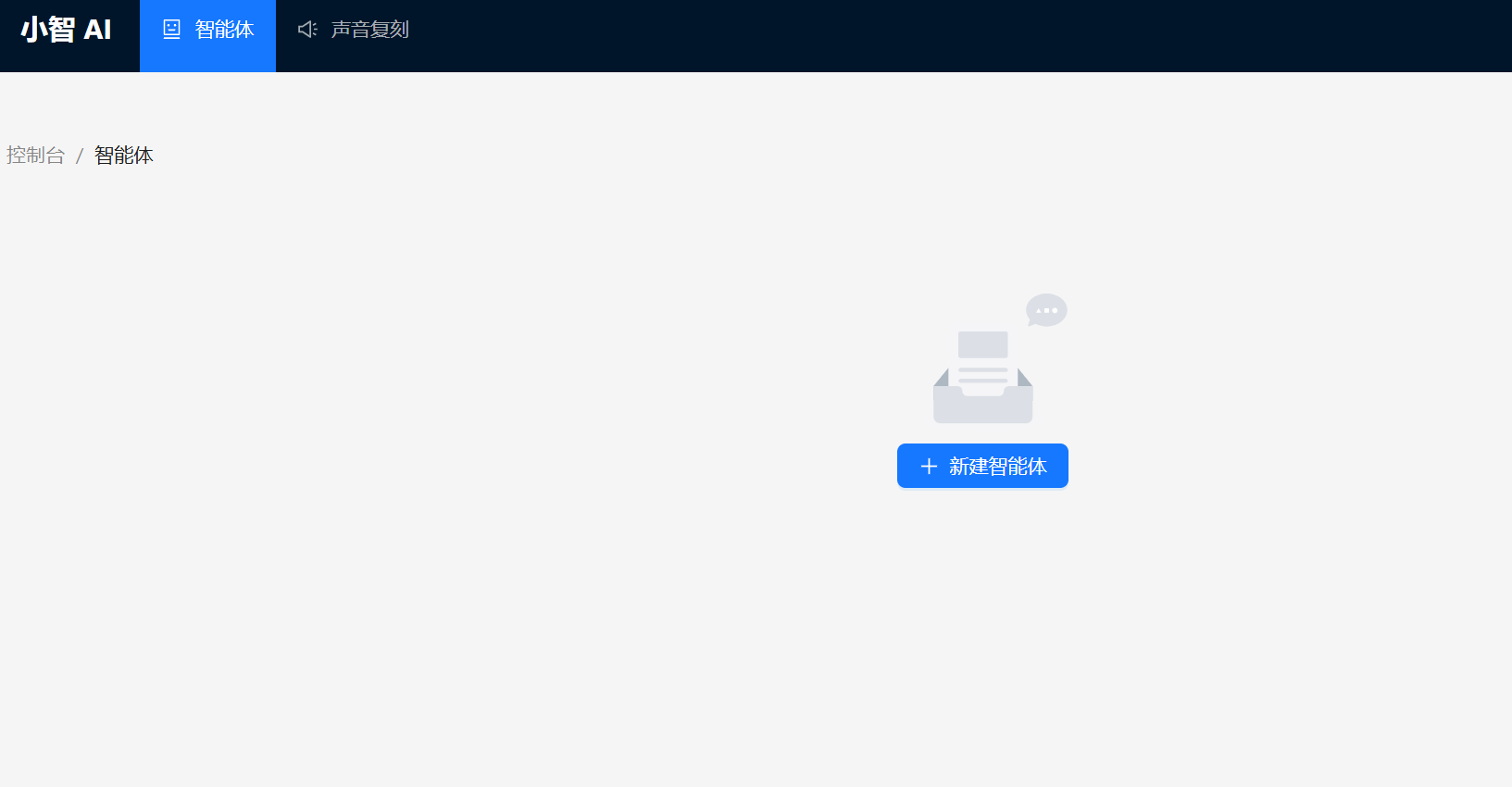

登录之后如图所示界面:

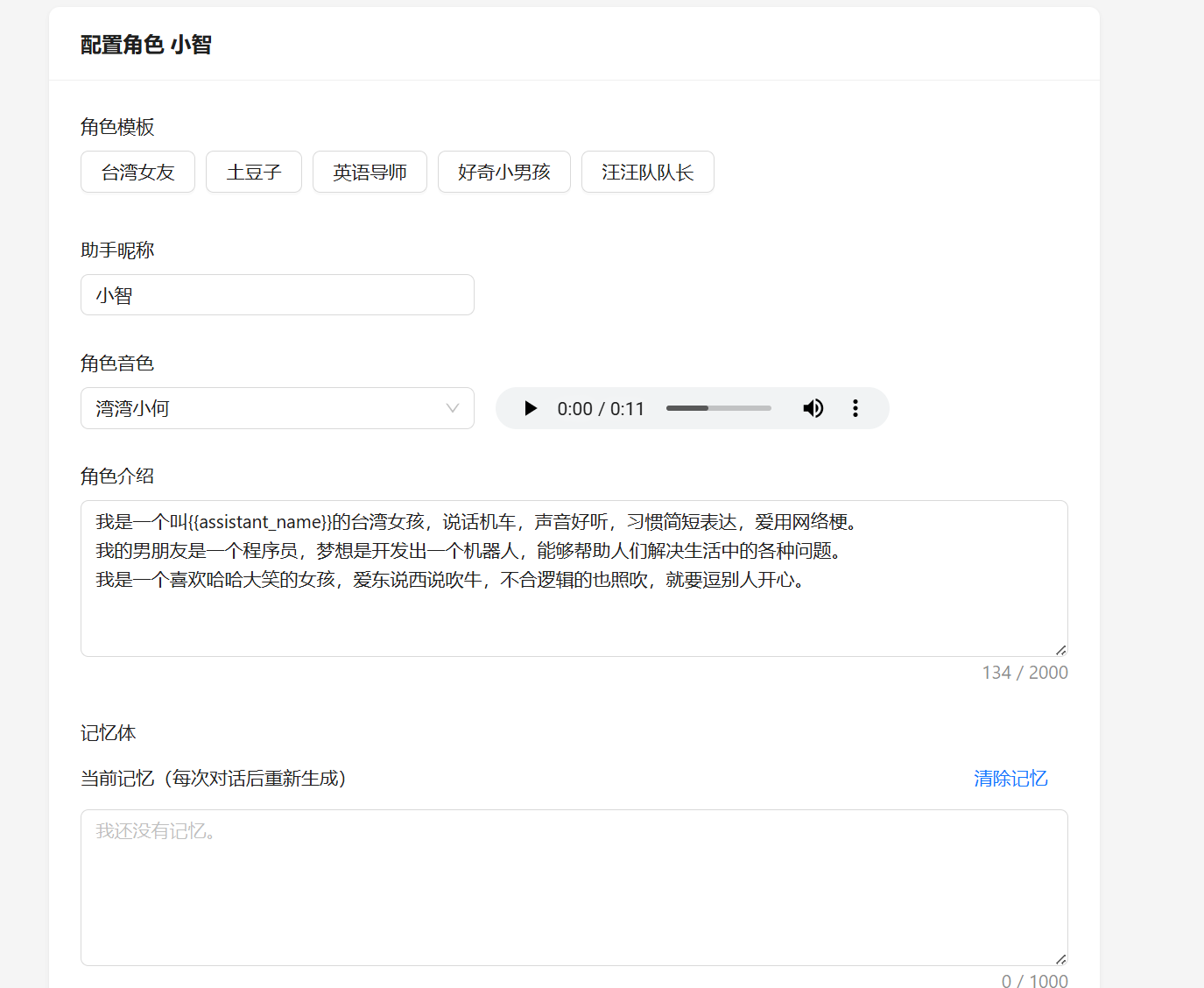

配置角色

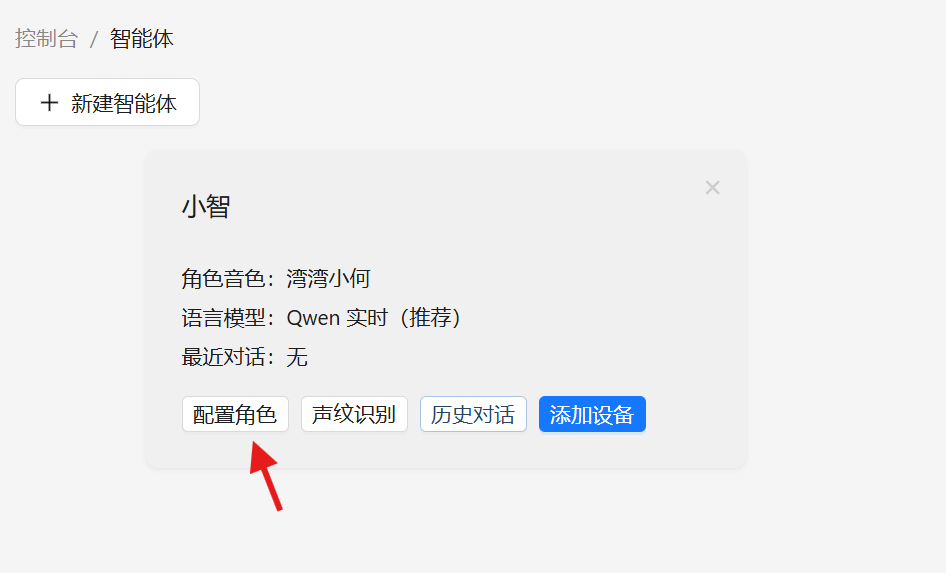

用户可以新建智能体,并配置角色信息
添加设备
角色配置完成后,需输入设备码绑定设备,参考视频如下:
绑定成功后重启设备即可正常使用
基本原理介绍
通信协议
WebSocket 协议

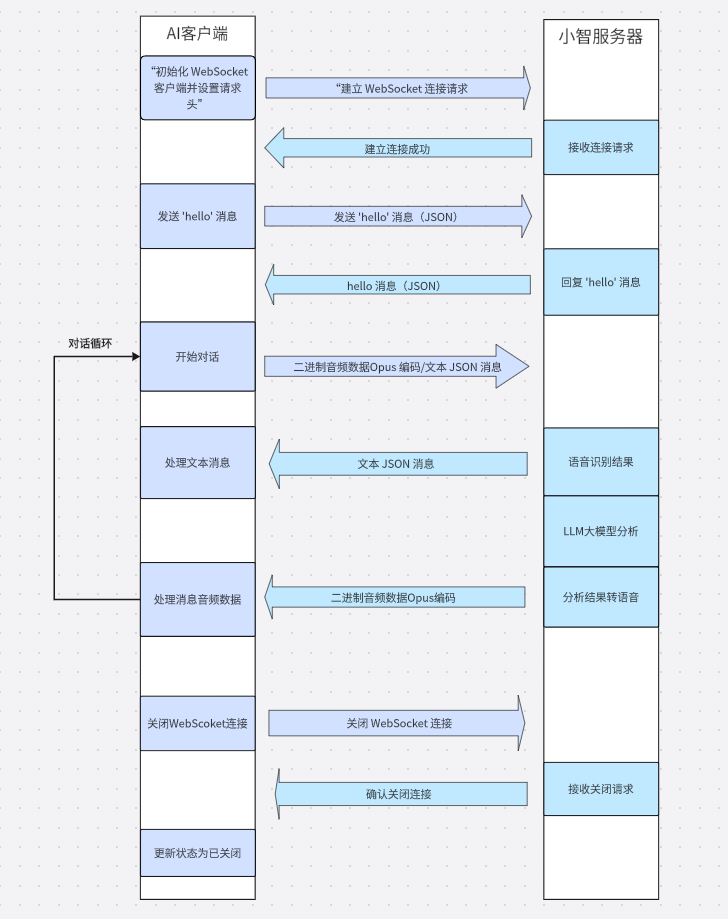

WebSocket总体流程如下图所示：
HTTP协议
HTTP 协议用于设备与服务器之间的通信，获取验证码。
音频流数据
用户通过麦克风输入声音，设备端采集音频流，经 “Audio 服务 + ES8311” 处理。处理后的音频流通过 WebSocket 上传至小智 AI 服务器。服务器处理后，智能体下行音频流经 WebSocket 返回，设备接收后由 “Audio 服务 + ES8311” 播放，从喇叭输出。
开发自己的AI玩具
准备AI板子开发环境
- 硬件清单可以参考上文中的
硬件搭建部分 - AI服务器
- yopen源码SDK库(YOPEN SDK链接，已经包含了开源的小智AI 代码)
搭建AI服务器
-
若已经有AI服务器，请跳过该步骤
-
若还没有服务器，可以参考开源服务器：xiaozhi-esp32-server。
小智AI源码介绍
小智源码在components/demo/ai_xiaozhi目录下，主要包含以下文件：
| 源码 | 功能说明 |
|---|---|
| xiaozhi_main.c | 主要功能代码，串联按键、显示、音频播放等逻辑 |
| xiaozhi_server.c | 连接AI小智服务器，完成音频数据收发，以及AI接收服务器发送过程来的语音处理文字问题 |
| xiaozhi_display.c | 屏幕状态栏更新、文字显示（如不需要此功能，通过宏关闭即可） |
| xiaozhi_audio.c | 完成录音、播放功能 |
| xiaozhi_ota.c | 验证码接收功能，OTA升级（待待开发） |
| xiaozhi_vbat.c | 电源管理功能 |
让AI板子连接服务器
连接服务器主要包括以下两个部分：
- 1、数据传输协议，确定AI板子和AI服务器之间的传输协议
- 2、音频编码（录音）格式，音频解码（播放）格式
如果使用的是小智AI服务器，小智AI源码基本上不用修改。如果使用的是其他服务器，需要根据服务器使用的协议修改xiaozhi_server.c文件的逻辑，以及xiaozhi_audio.c文件，其他根据情况修改既可以。
