低功耗指南

概述

YOPEN版本支持三种功耗模式：

Sleep1：外设断电
Sleep2：Sleep1基础上，关闭RAM，唤醒后对应用而言相当于系统重启
Sleep2(PSM)：Sleep2基础上，DRX周期更长，更加省电，需要运营商网络支持

模式差异

	Sleep1模式	Sleep2模式	Sleep2(PSM)
4G网络在线	在线	在线	在线
普通定时器唤醒	支持	不支持	不支持
DeepSleep定时器	支持	支持	支持
IO唤醒	GPI(wakeup)	GPI(wakeup)	GPI(wakeup)
串口RX唤醒	UART1	UART1	UART1
服务器数据唤醒	实时唤醒	实时唤醒	无法唤醒
上行发送	实时发送	延迟发送	延迟发送
VEXT电源输出状态	关闭	关闭	关闭
普通GPIO是否可以保持电平	否	否	否
AONGPIO是否可以保持电平	是	是	是
典型功耗表现（mA）	0.06	0.05	0.02

功耗数据

测试数据

测试项	测试条件	实测功耗（mA）	理论功耗

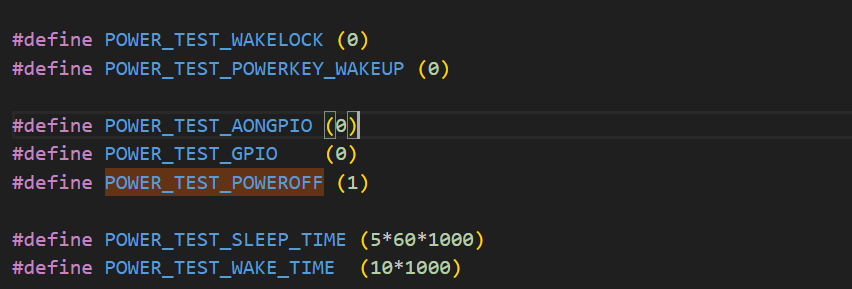

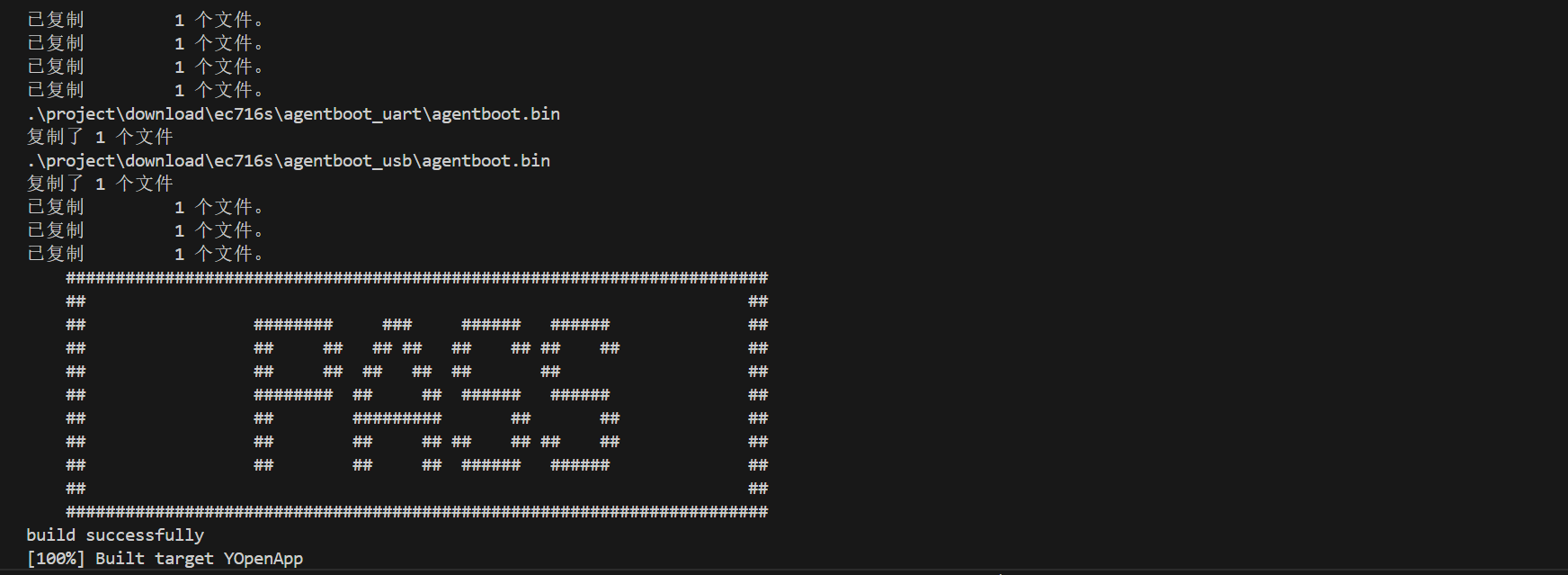

关机	打开宏POWER_TEST_POWEROFF，不插卡运行demo_power.c 等待关机后测量	0.015	0.00074

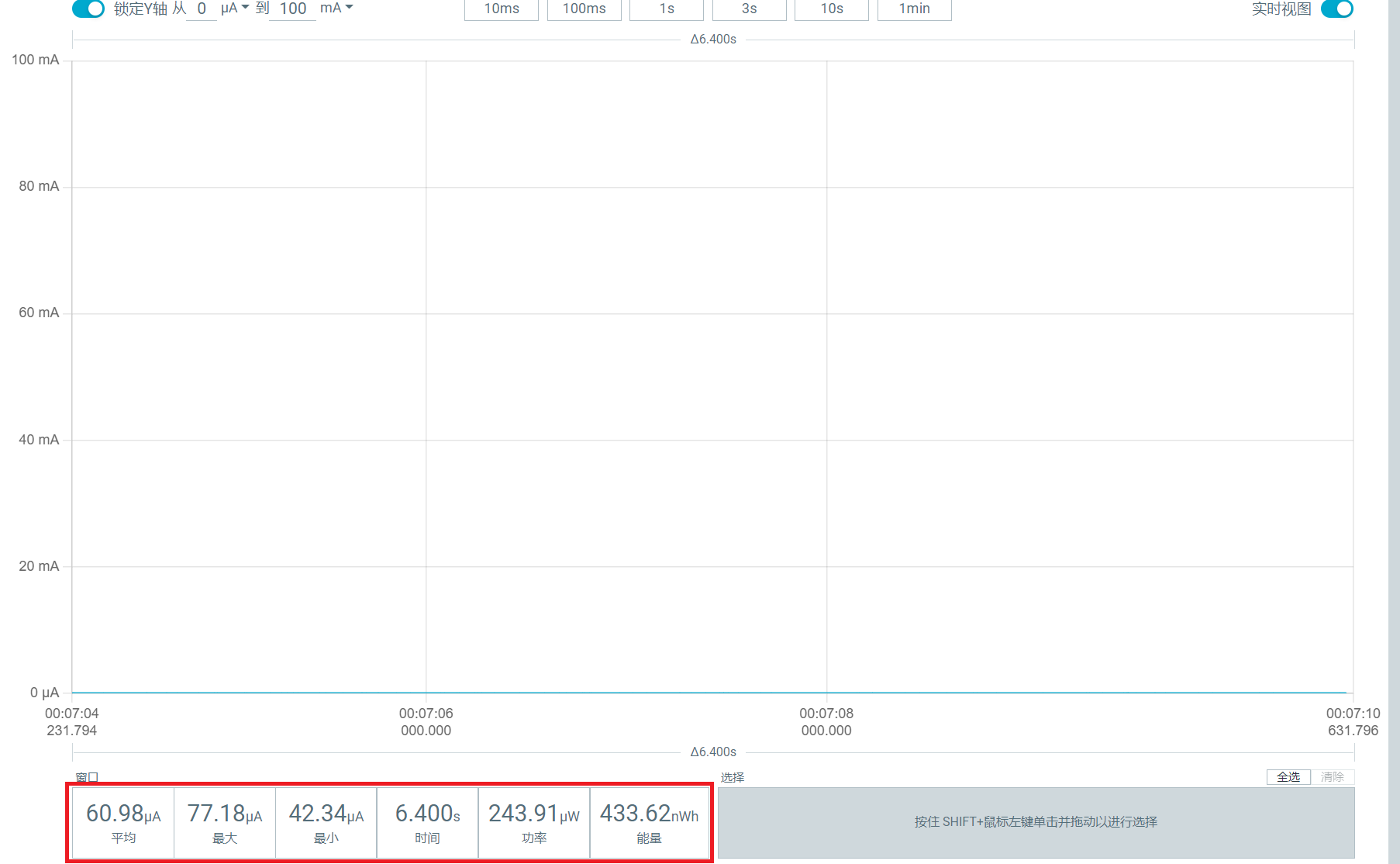

Sleep1+飞行模式	不插卡运行demo_power.c 休眠后，测量2分钟休眠状态	0.06	0.046

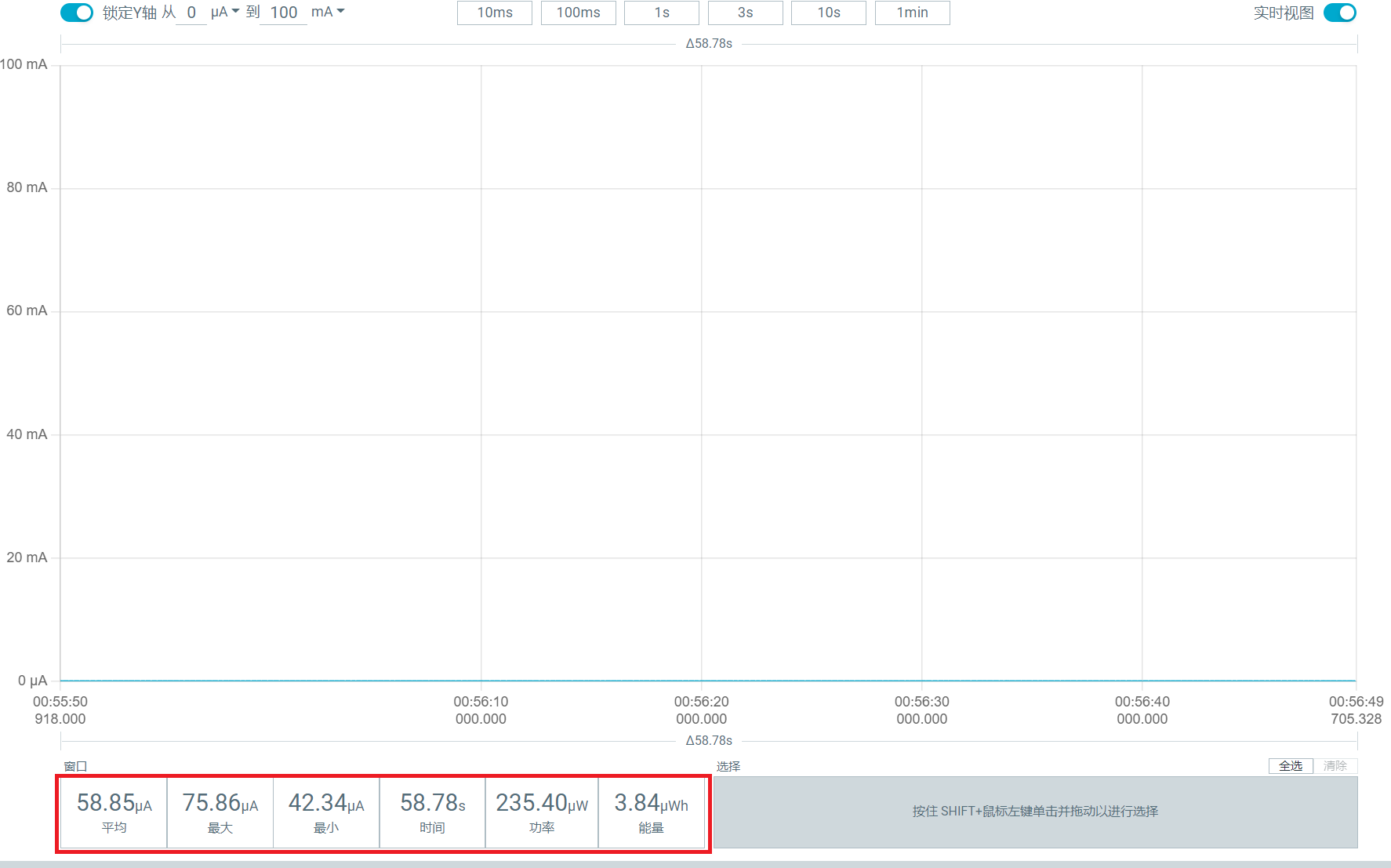

Sleep2+飞行模式	飞行模式+Sleep2	0.05	0.0058

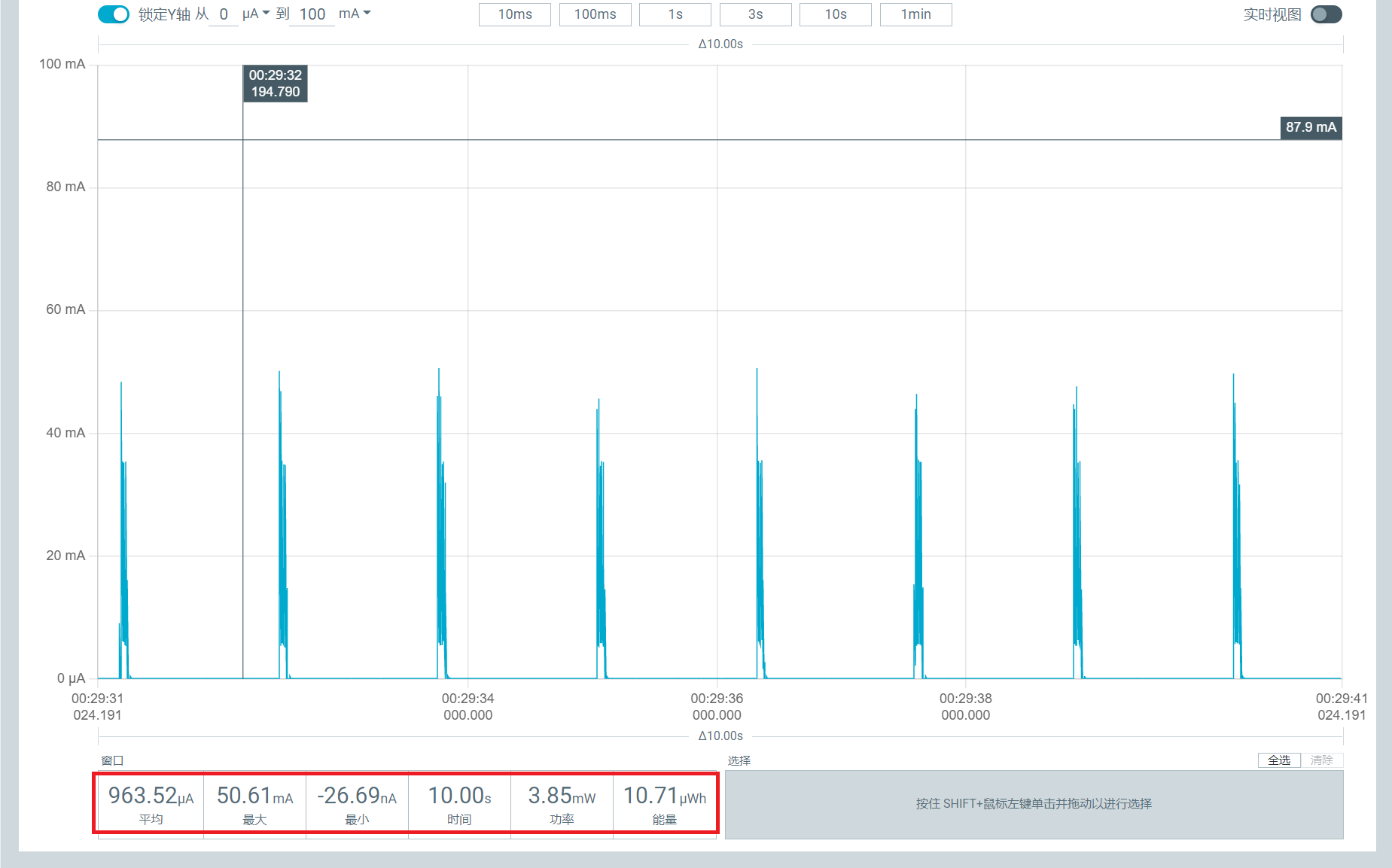

Sleep1+实网移动 band 34 rsrp:-95 rsrq: -10 paging:0.64s	插卡和天线运行demo_power.c。注册并休眠后，测量2分钟休眠状态	0.9	待补充

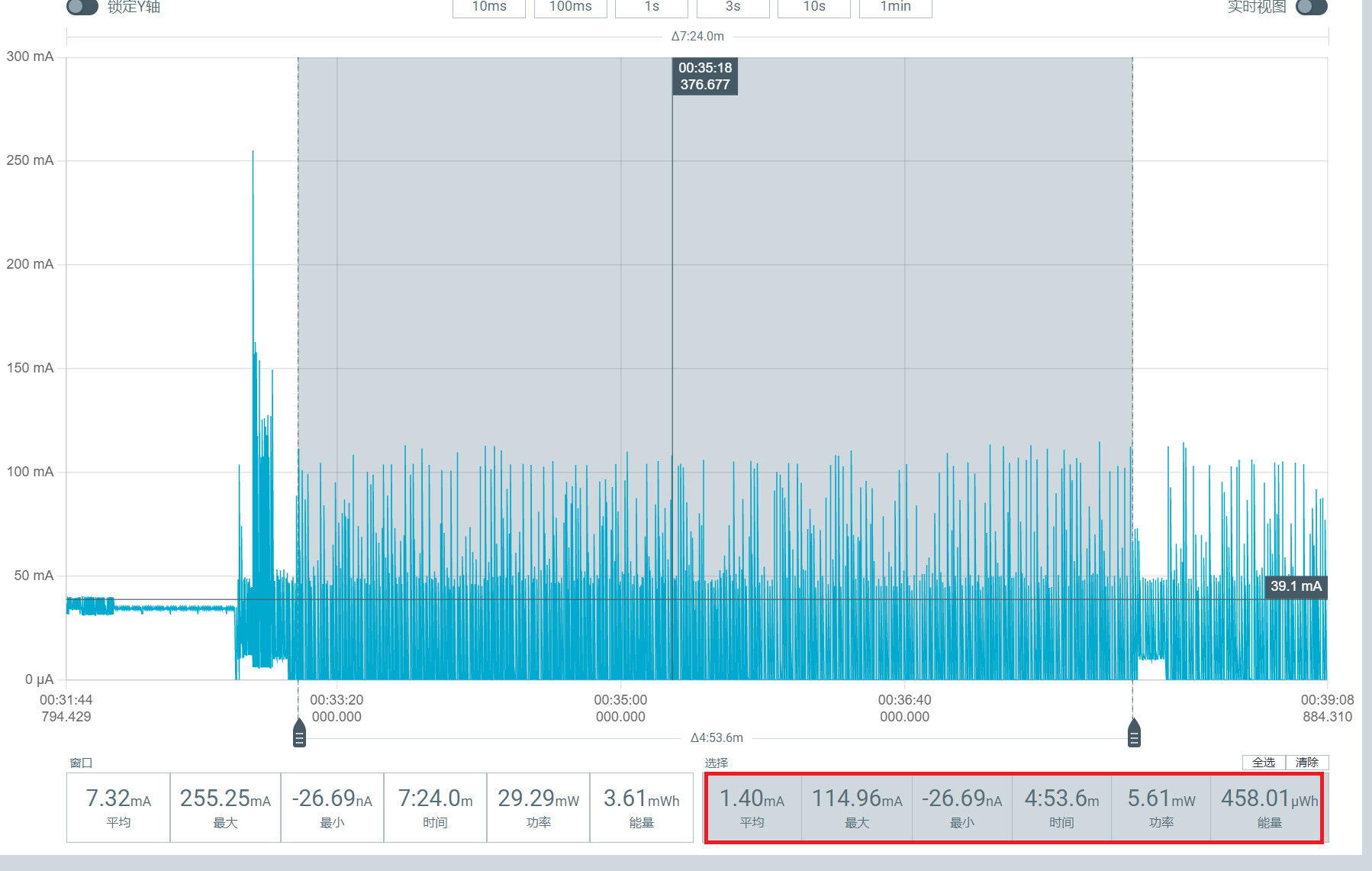

Sleep1+实网+休眠5分钟+工作10秒移动 band 34 rsrp:-95 rsrq: -10 paging:0.64s	插卡和天线运行demo_power.c。注册并休眠后，测量5分钟休眠+10秒工作	1.4	待补充

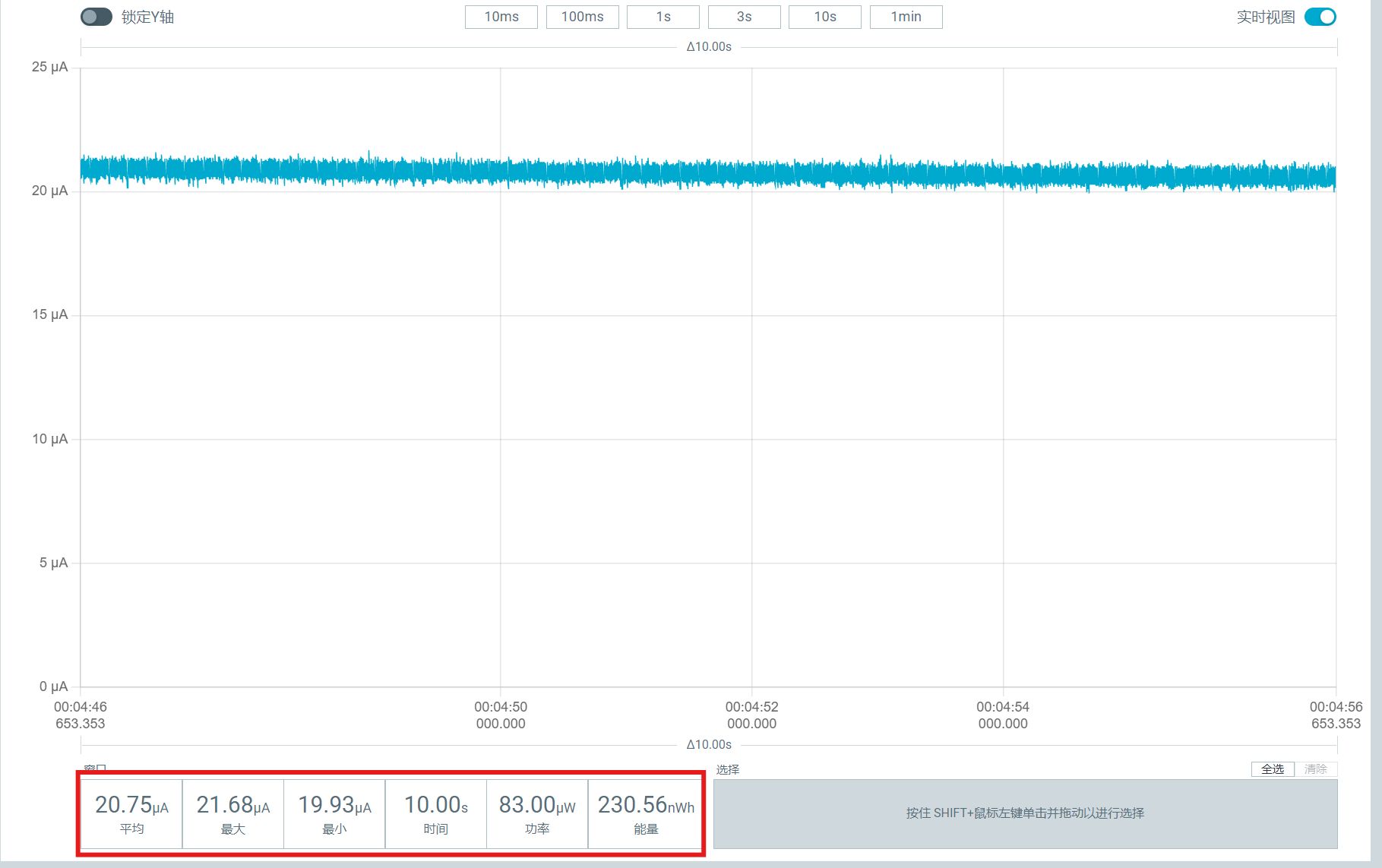

Sleep2(PSM)+休眠5分钟移动 band 34 rsrp:-95 rsrq: -10 paging:0.64s	插卡和天线运行demo_psm.c, 测量五分钟休眠	0.02	待补充

注意：
- 测试环境：YM310_X09，供电电压 3.8V，移动网络，rsrp:-95，心跳间隔 5 分钟，去除开发板增加功耗器件。
- 理论数据在专业实验室专业仪器设备环境下测试，而实际测试受网络信号波动及其他干扰，导致测试数据与理论数据存在差异。

硬件环境

硬件准备

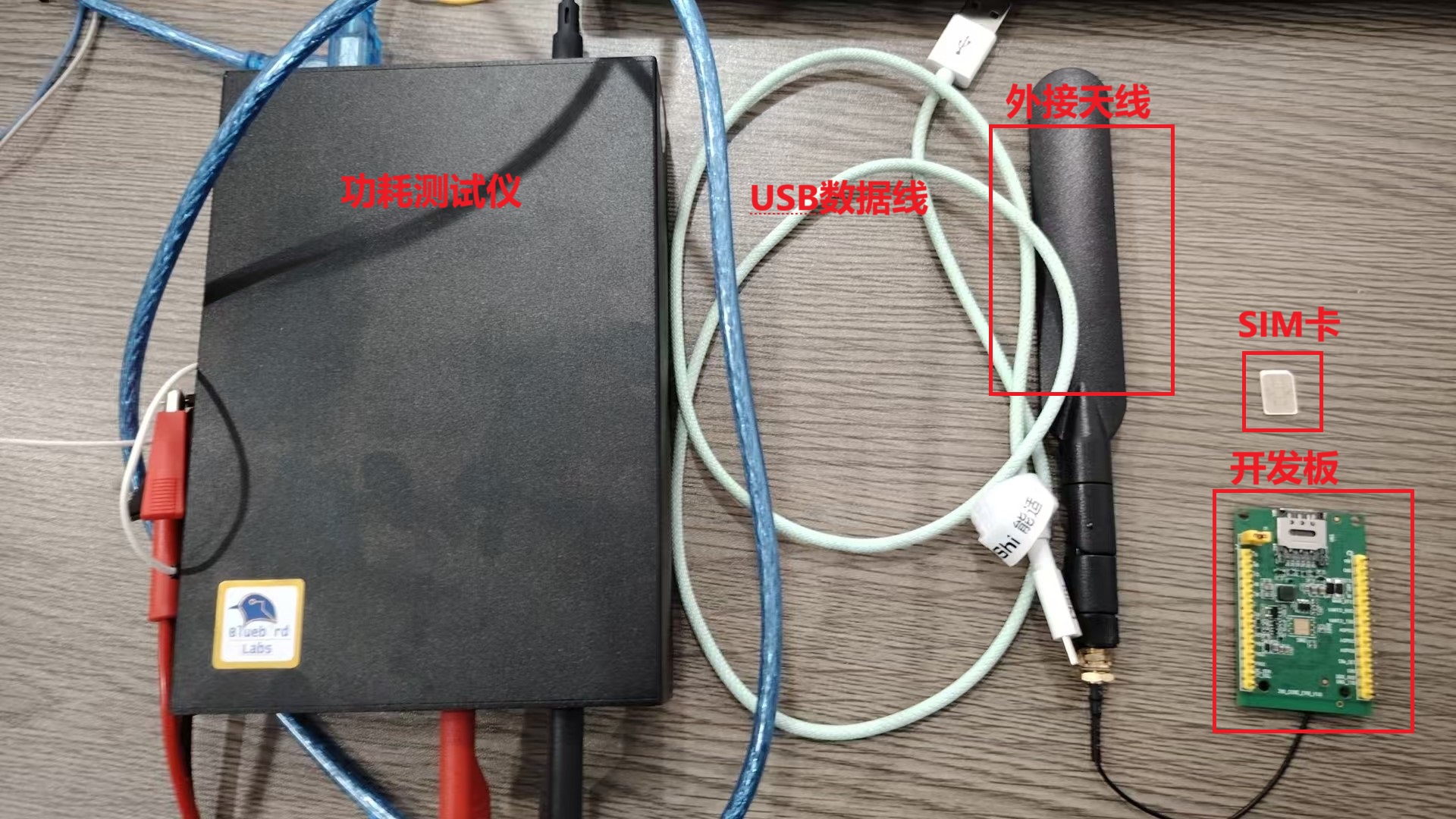

准备一张可以正常上网的SIM卡，一台功耗测试仪，YM310_X09开发板，USB数据线，确保USB数据线能提供3.8V电压，以及准备外接天线用于此次测试

硬件连接

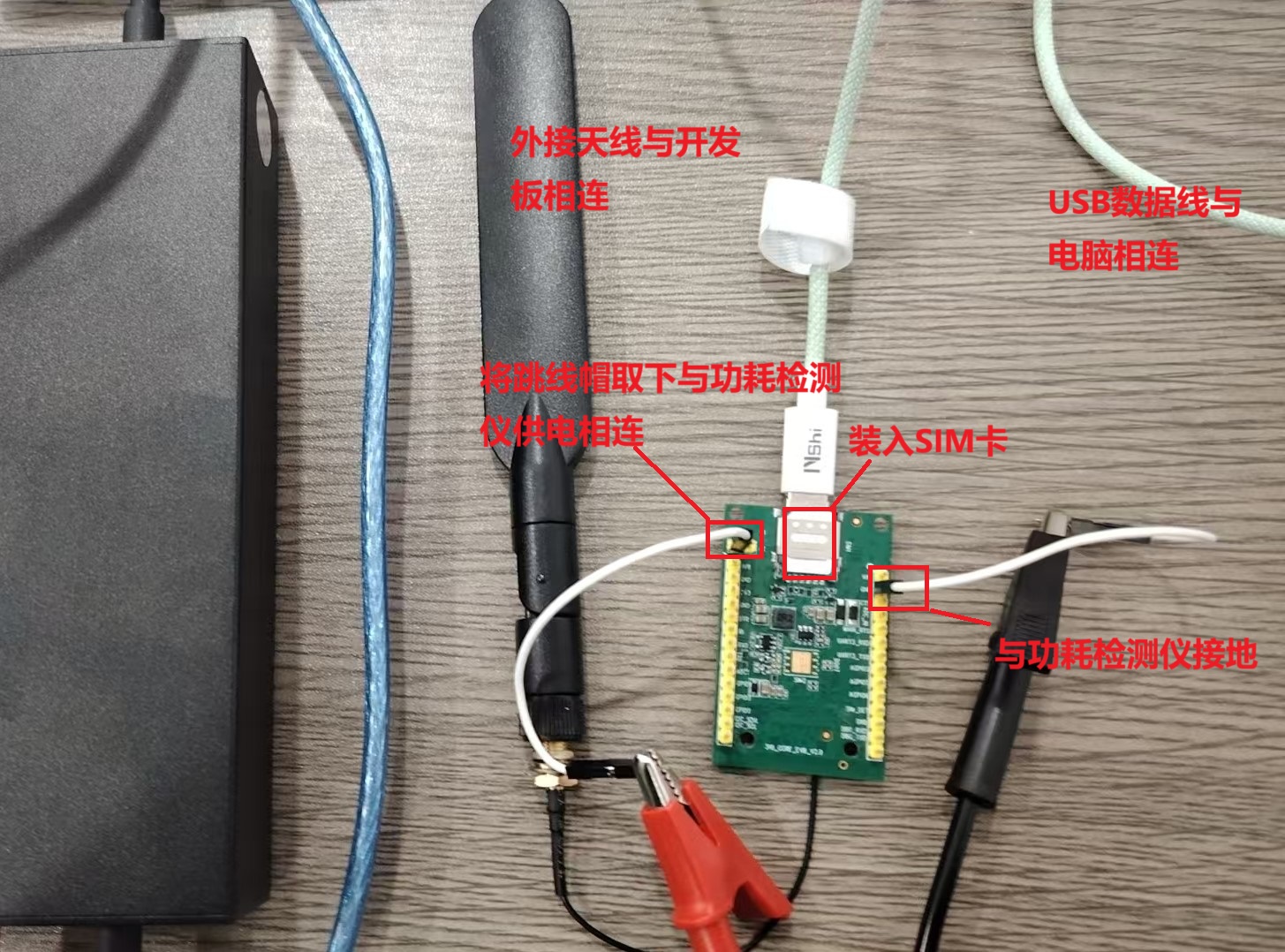

测试前需搭建好硬件环境，具体连接方式如下：将开发板通过 USB 数据线与电脑相连，把准备好的 SIM 卡装入开发板的 SIM 卡卡槽，并确保该 SIM 卡能够正常上网。接着，将开发板连接上外接天线，最后取下开发板上的跳线帽，将其与功耗测试仪供电连接。硬件连接完成后的示意图如图所示。（前三项测试不用插卡和天线）
