抓日志工具EPAT使用指南

本文档介绍了EPAT软件的使用

EPAT安装

安装包下载：

EPAT连接

初始log选项

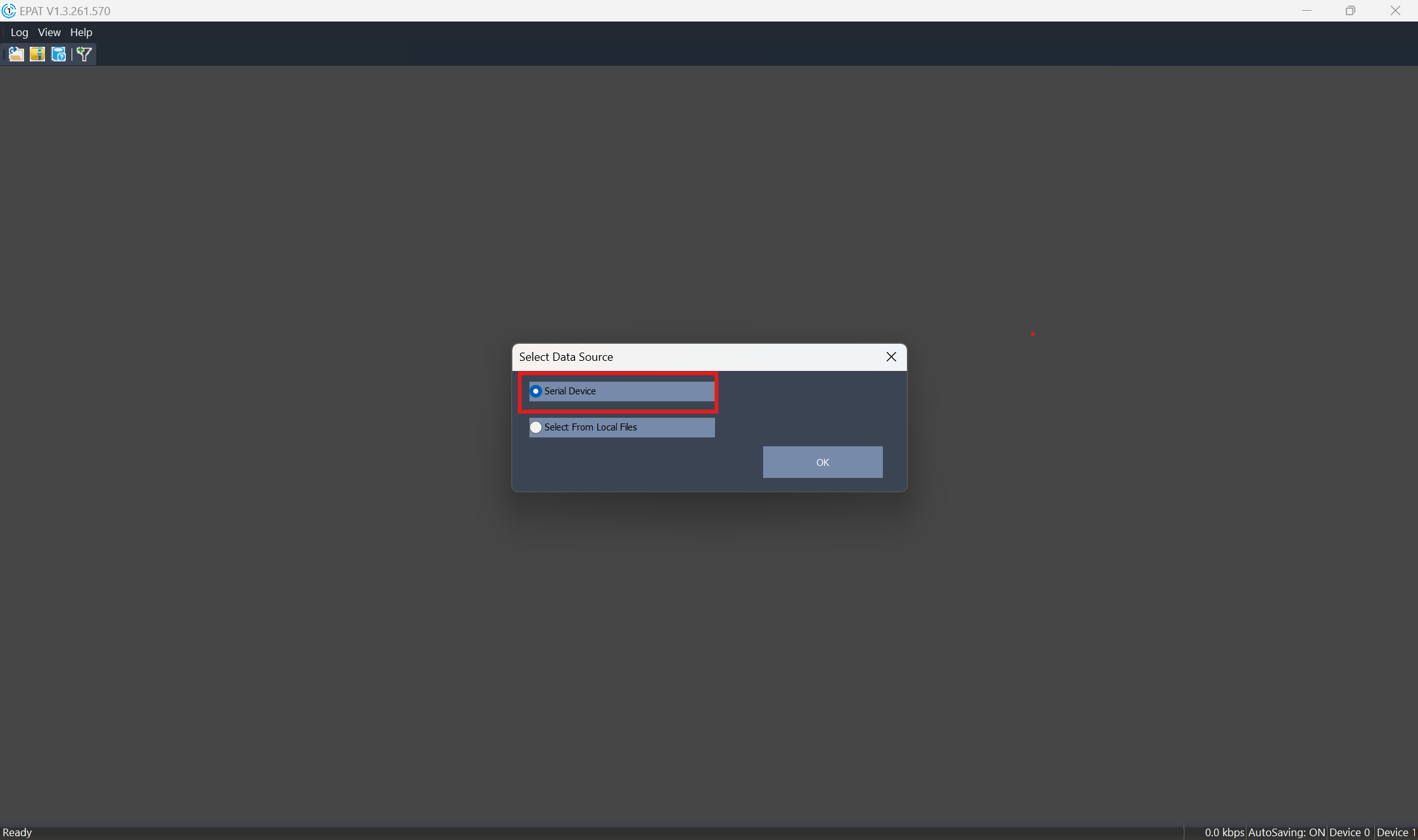

打开 EPAT 显示如下窗口：

  • Serial Device（串口设备），EPAT会从连接计算机的串口设备实时获取数据，用于实时调试、监测设备状态。
  • Select From Local Files（从本地文件选择）,读取本地已保存的日志文件，用于事后分析设备历史运行情况。

此时选择"Serial Device（串口设备)"获取实时log.

配置端口与波特率

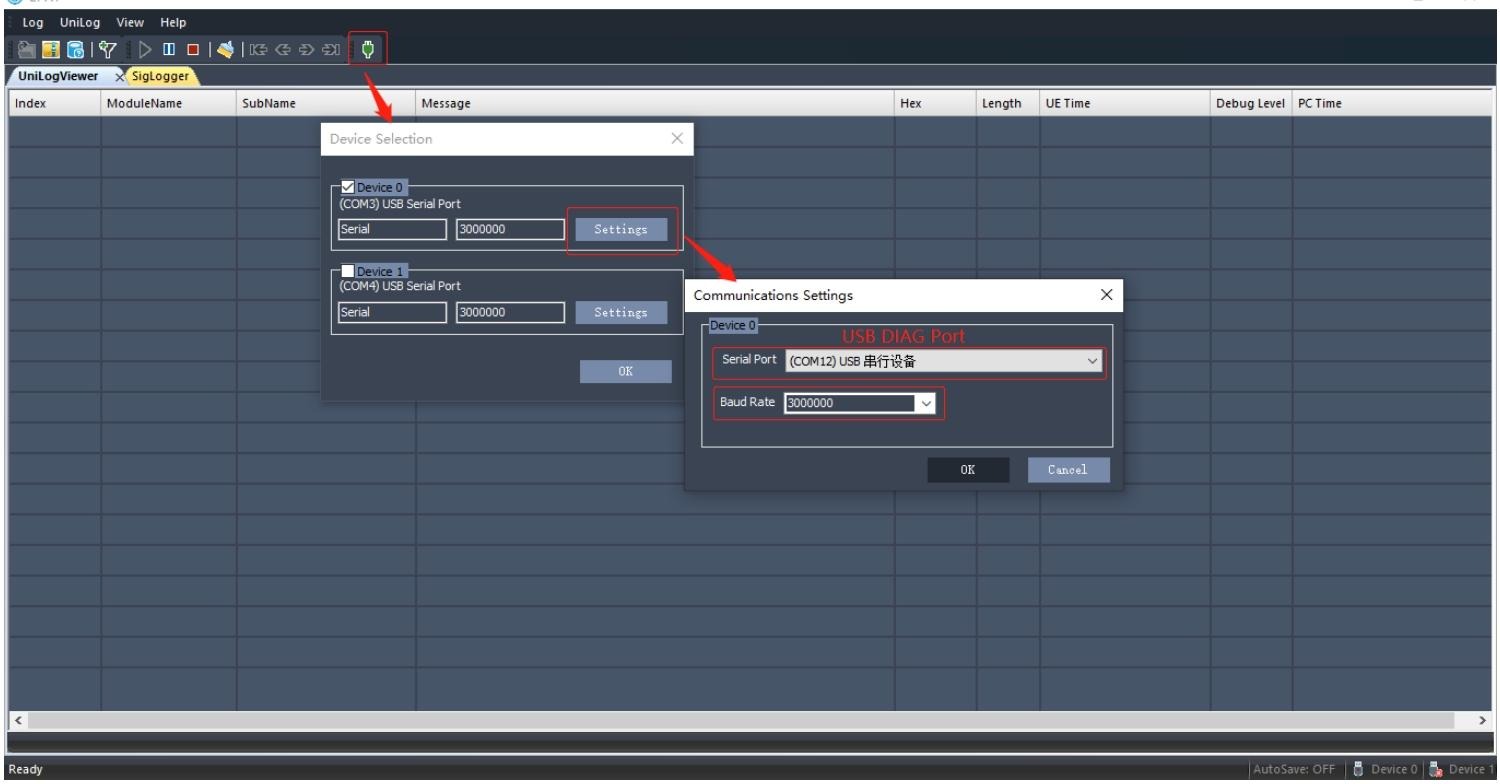

  • 点击工具栏中的 通信设置图标（或通过菜单操作），选择设备管理器中识别的 USB DIAG Port（如 COM3、COM4）。
  • 在波特率选项中选择 300000（3M）或 600000（6M）（两者均可)

更新DB文件

在抓log之前需要配置相对应的DB文件

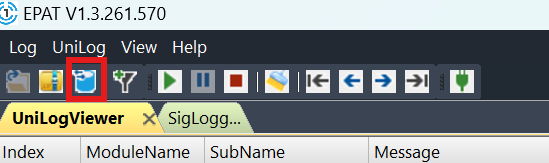

  • 点击菜单栏中的如下图标:

  • 选择模组对应固件版本的 DBG 文件:

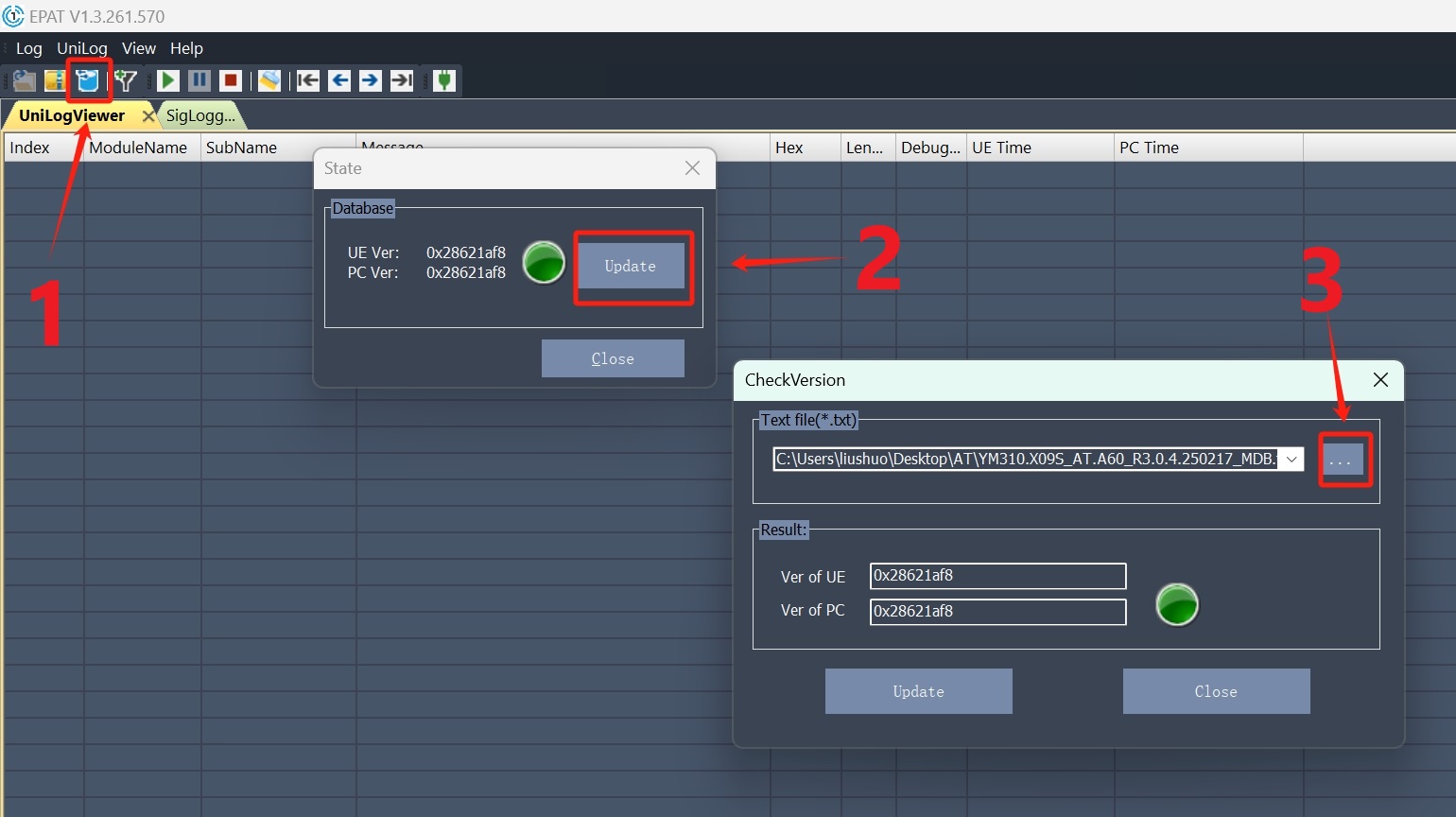

按照如下步骤选择要更新的DB文件

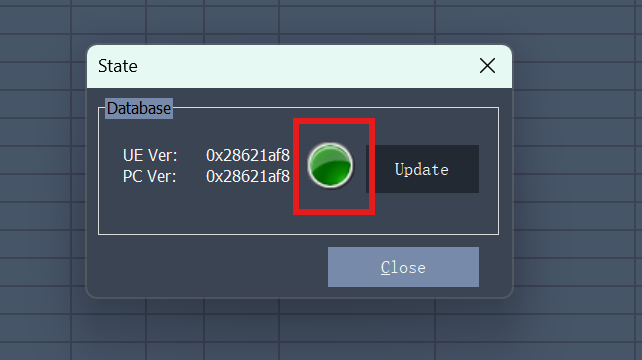

选择好相对应的DB文件之后点击Update更新,更新完成之后,DB文件状态如下图所示:

如果如果导入的 DB 文件与当前模组固件版本不匹配，DB文件状态将会显示为红色

查看NAS/AS消息

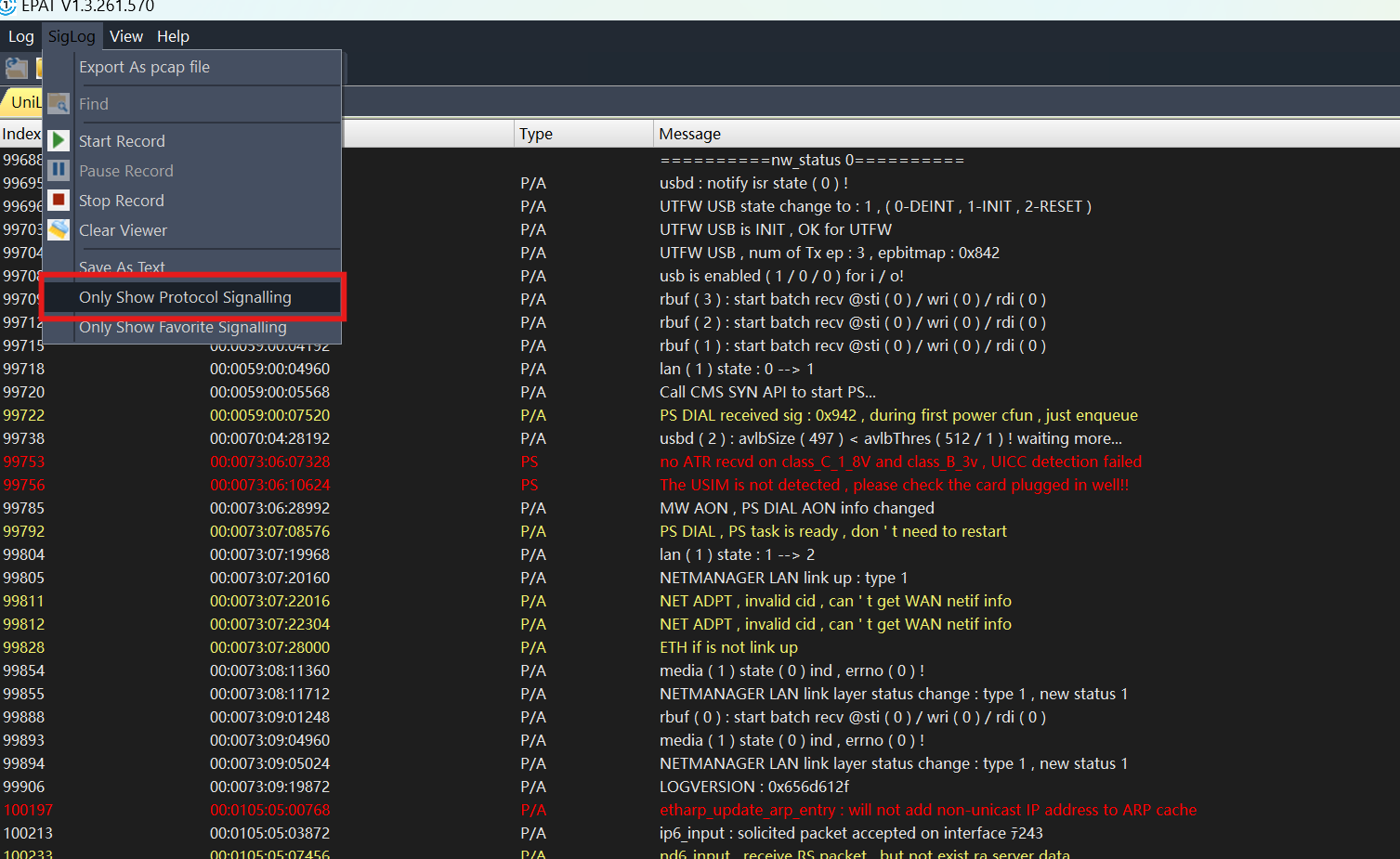

选择 SigLogger 窗口，并且选择选项栏中“SigLog→Only Show Protocol Signalling”，查看 NAS/AS层消息；

过滤窗口log类型

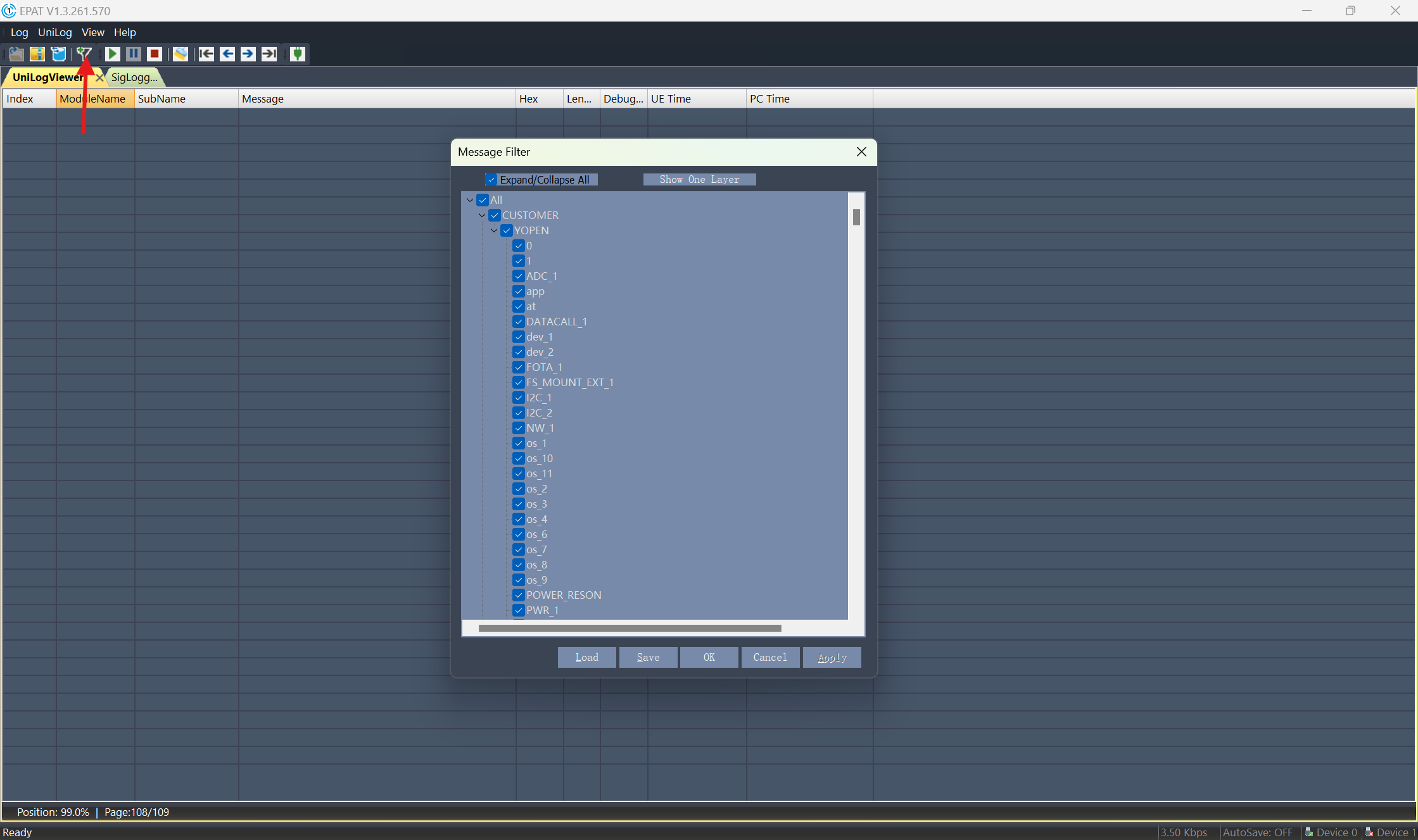

点击菜单栏过滤图标,可以选择过滤窗口显示的log类型

日志保存

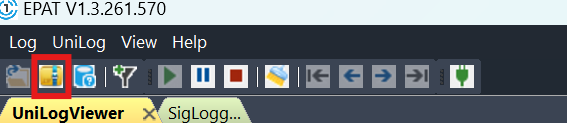

  • 方法一:选择点击菜单栏图标保存日志文件

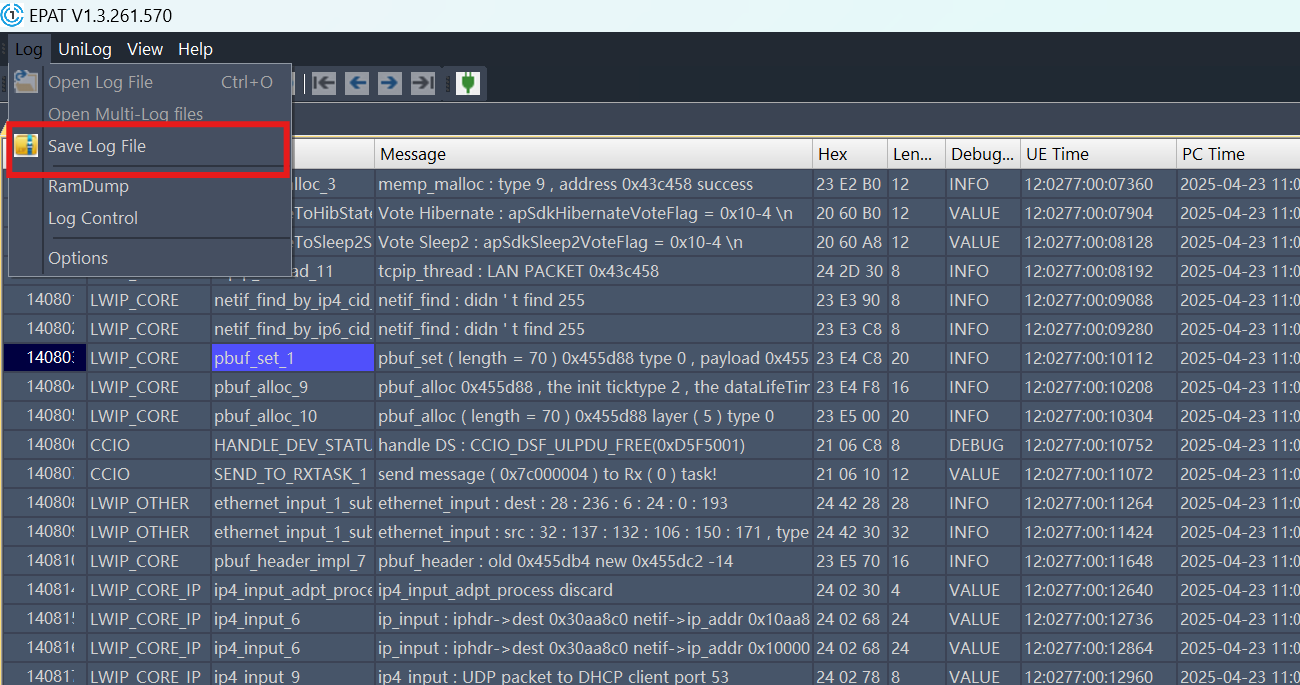

  • 方法二:选择Log--Save Log File保存日志

日志分析

导入log

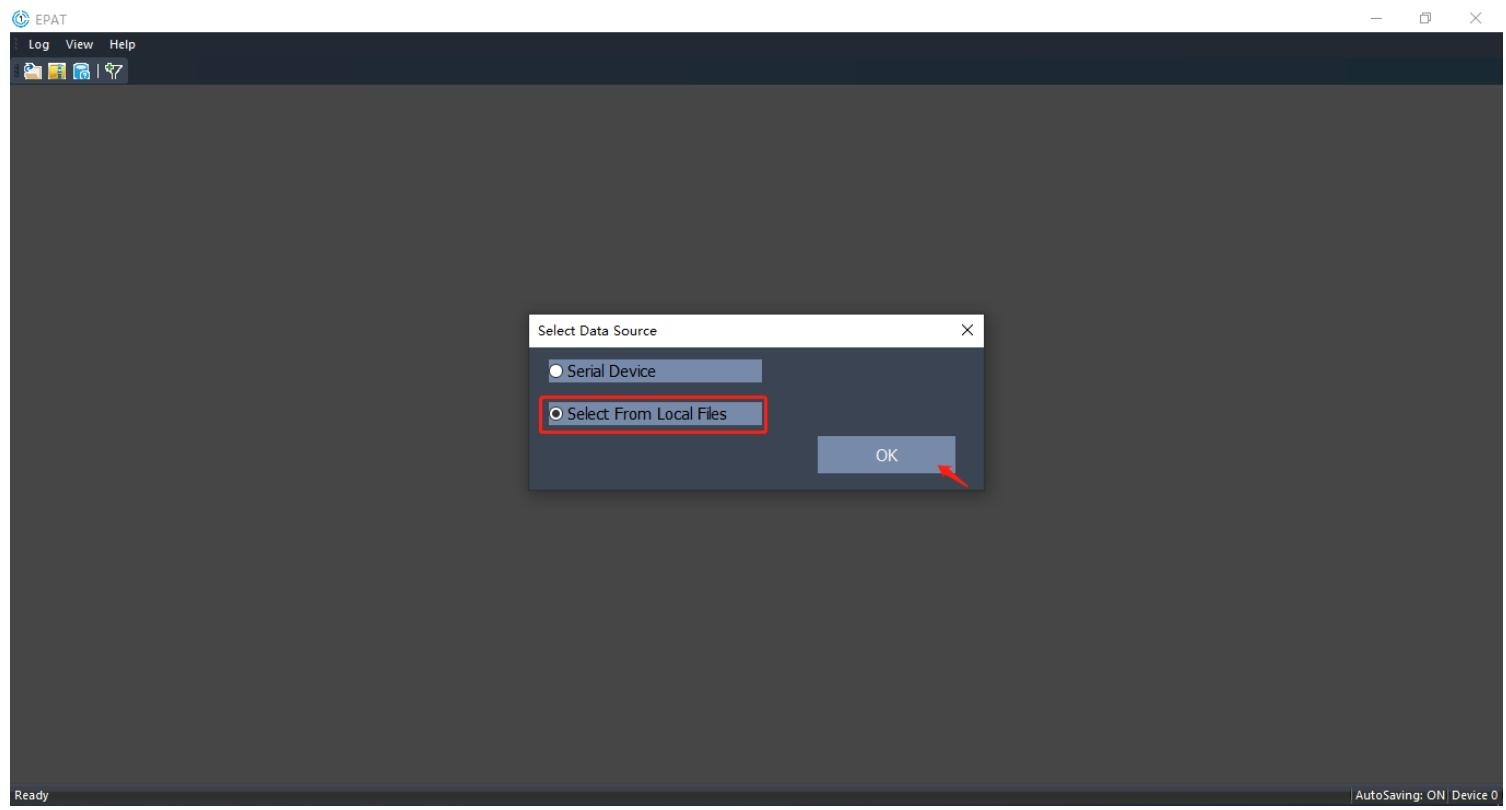

  • 方法一:对保存的 LOG 进行分析时，需选择Select From Local Files（从本地文件选择）,如下图

  • 方法二:通过菜单栏Log--open Log File打开日志信息文件

搜索/过滤log

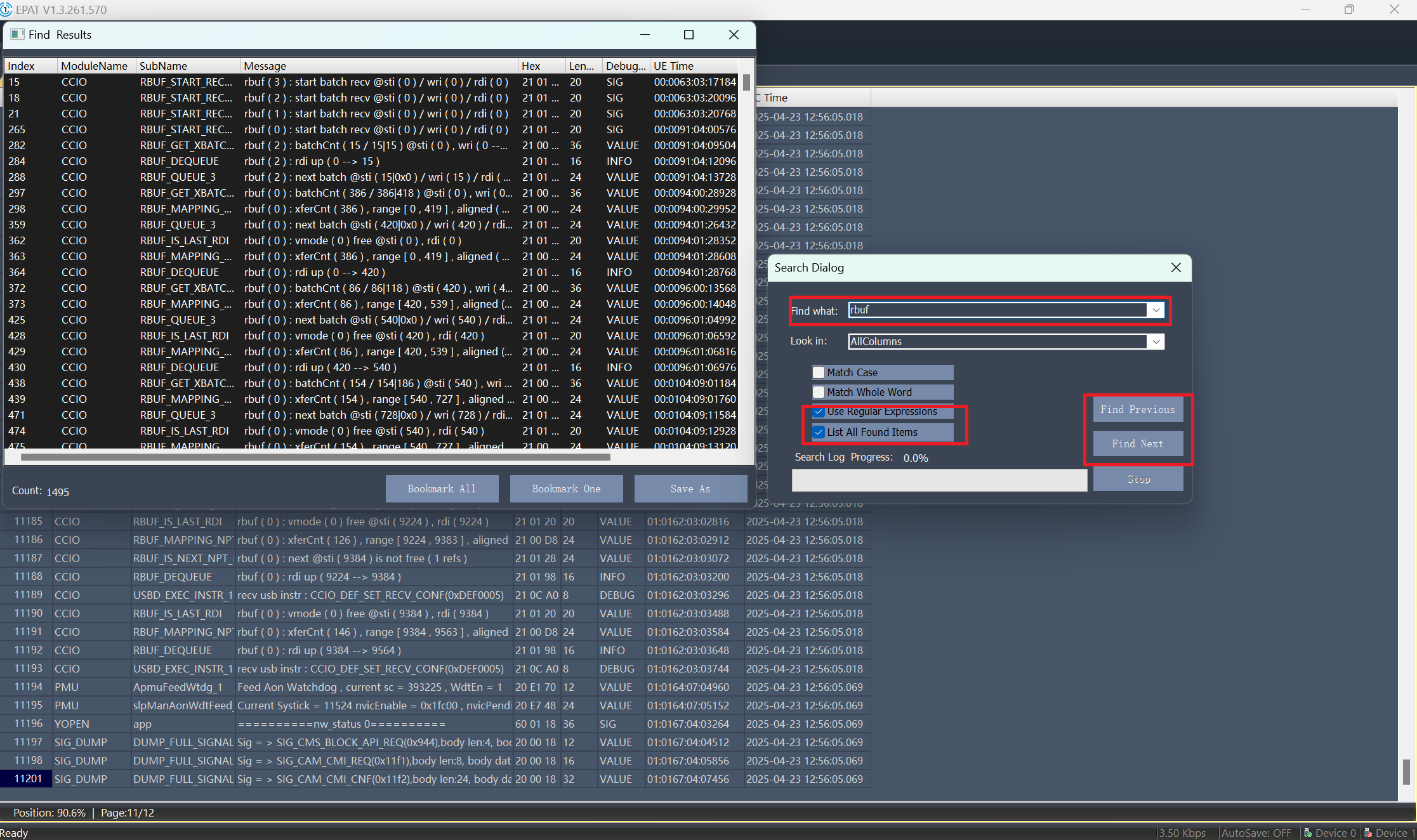

通过快捷方式“Ctrl+F”打开搜索/过滤窗口，如下图；勾选下图选项，可以通过单竖线“|”正则式过滤多个关键字；

数据解析

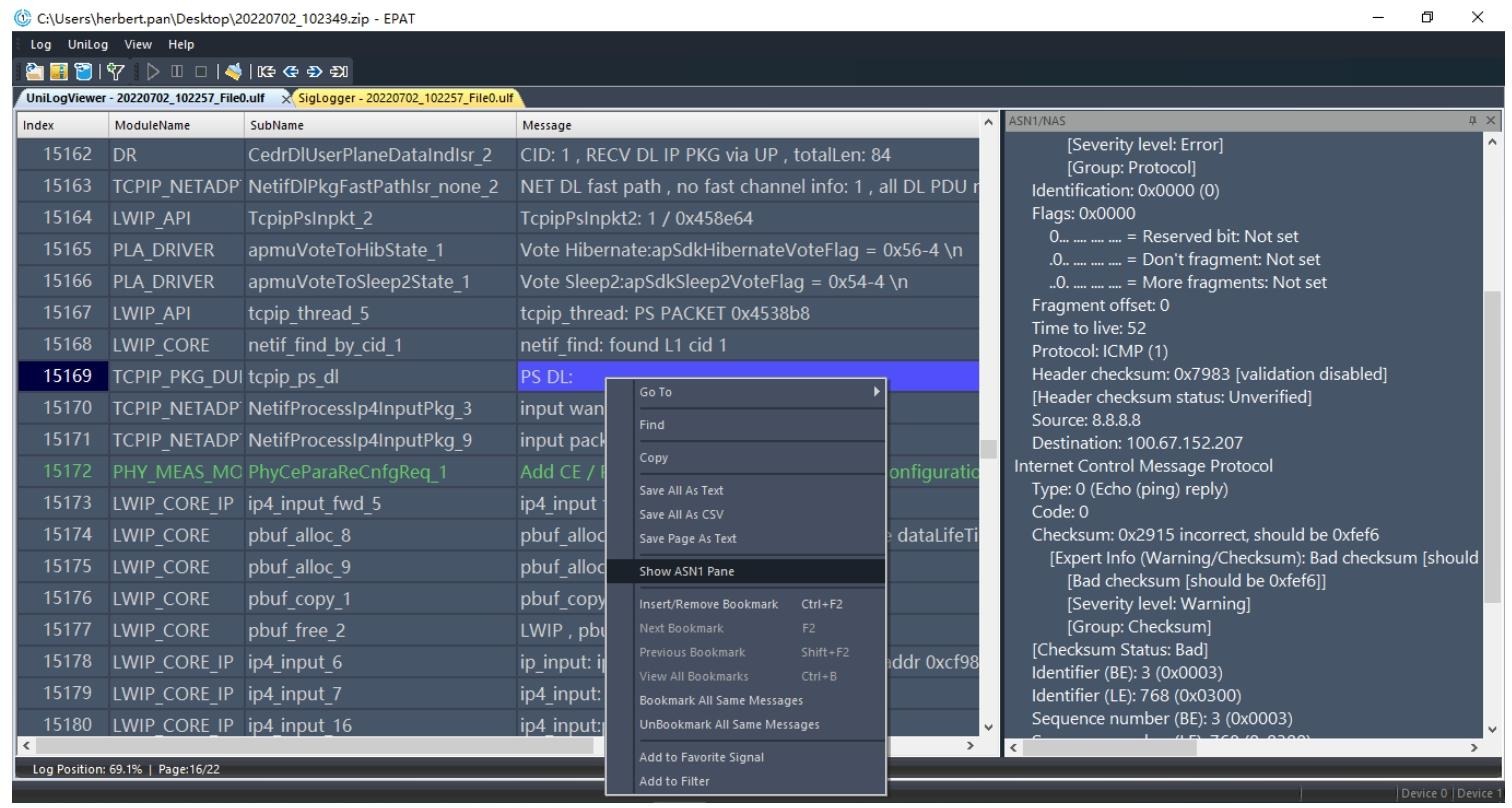

在 UniLogViewer 窗口，选择 ASN1/NAS 类型 message 消息，右击选择“Show ASN1 Pane”，如下图；可以对 message消息中的 ASN1/NAS 消息进行解析，可以更加深入地进行数据分析；

导出 Pcap

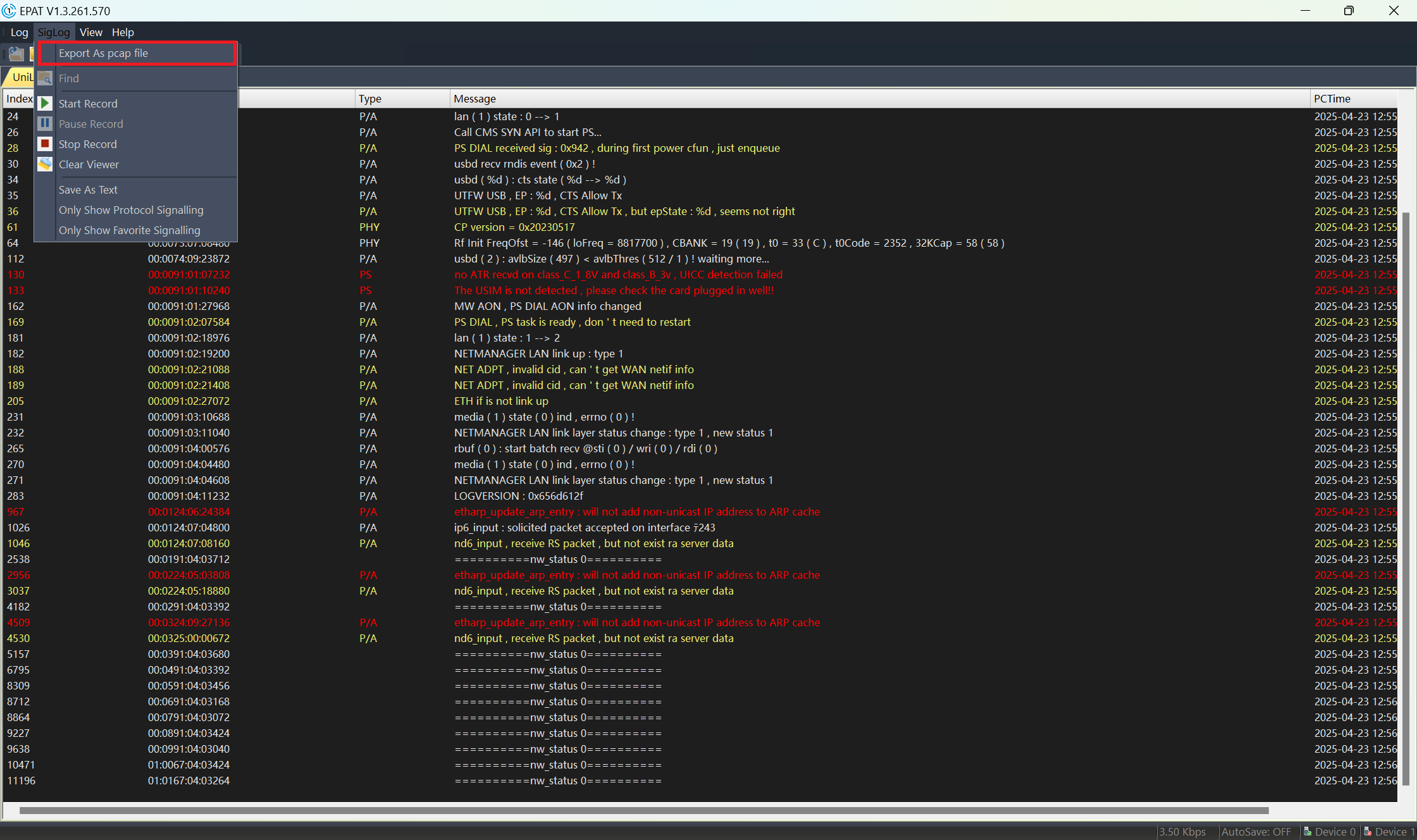

选择 SigLogger 窗口，通过选项栏“SigLog→Export As pcap file”，如下图；可以导出 Pcap 文件，可以用于 Wireshark分析；

死机问题

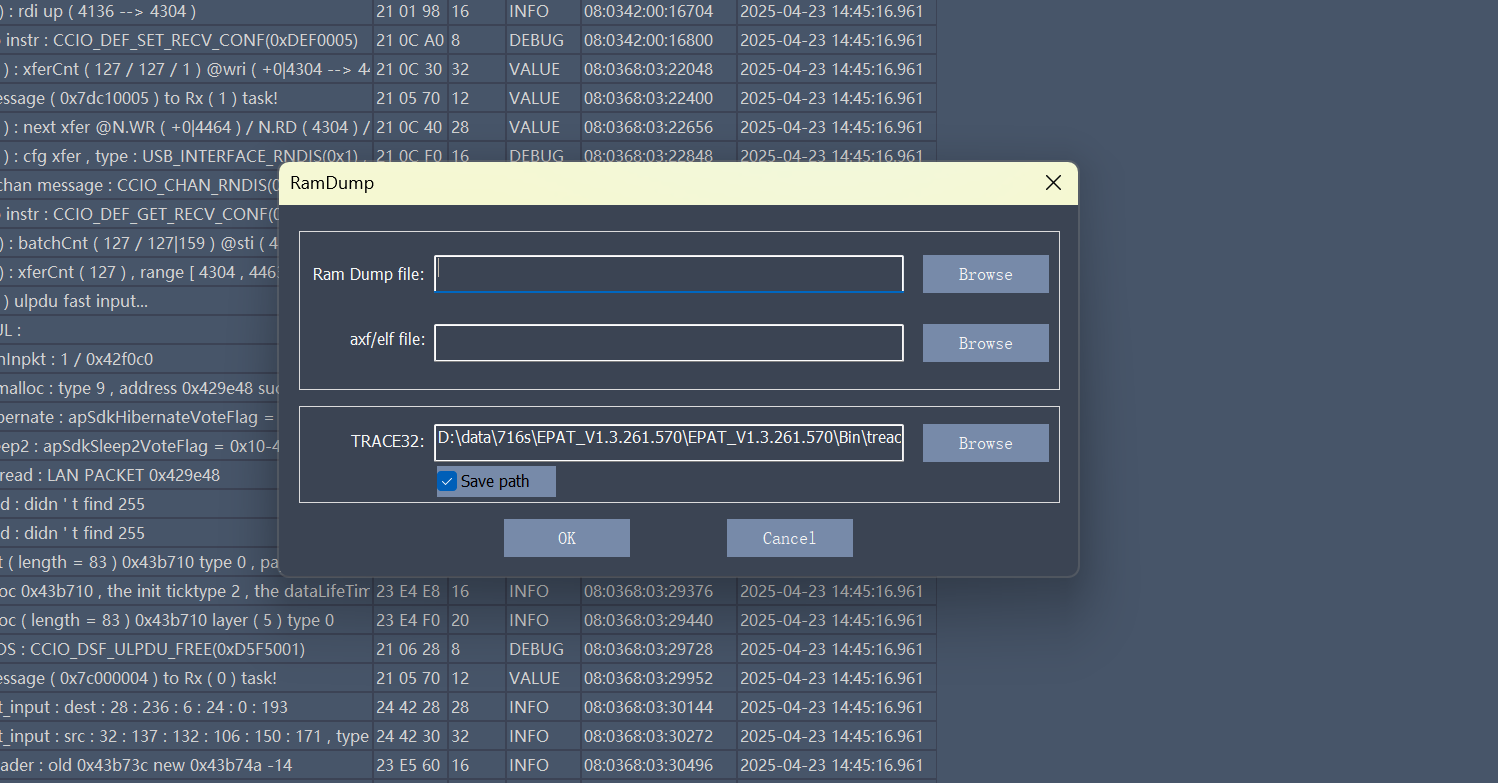

当文件异常死机，会自动跳出 RamDump 对话框：选择elf文件和工具路径，具体解决步骤参考YOpen进阶篇死机问题分析。
