TCP连接与心跳包配置
本文档介绍了TCP连接服务器与心跳包配置的相关流程。
注：对使用过程中涉及的常规参数进行了介绍。若需了解指令的具体参数请参考域格Cat.1模组（移芯EC716平台系列）AT指令手册 V2.3
TCP连接服务器流程
TCP连接服务器以及收发数据的大致流程如下：
TCP连接服务器
AT+CIPSTART="TCP","sever",port连接到目标服务器
- 参数：
sever：IP地址port：端口号
发送TCP数据
AT+CIPSEND=<len> 发送定长数据
- 参数：
len：要发送的数据长度 - 正常情况下返回 > (后面有个空格)，>(空格)后输入
<len>长度的数据，发送出去。
接收TCP数据
当接收到数据时，模组会主动上报，例如当收到123时会上报：
123
以下指令可以选择接收消息的显示方式
AT+CIPSRIP=1显示发送方的 IP 地址和端口号:
AT+CIPSRIP=1
OK
RECV FROM:112.125.89.8:42845
123
AT+CIPHEAD=1接收数据时增加 IP 头提示:
AT+CIPHEAD=1
OK
+IPD,3:123
关闭TCP连接
AT+CIPCLOSE=0关闭当前TCP连接
演示流程
以下展示了TCP连接服务器与收发数据的具体流程
| 发送/返回 | 示例 | 说明 |
|---|---|---|
| 发送 | AT+CIPSTART="TCP","112.3.89.6",12345 |
建立TCP连接 |
| 返回 | OK CONNECT OK |
连接成功 |
| 发送 | AT+CIPSEND=10 |
选择发送定长数据 |
| 返回 | > |
等待发送 |
| 发送 | >1234567890 |
发送数据 |
| 返回 | >123456789SEND OK |
发送成功 |
| 发送 | AT+CIPSRIP=1 |
收到数据时显示发送方的 IP 地址和端口号 |
| 返回 | OK |
|
| 发送 | T+CIPCLOSE=0 |
关闭TCP连接 |
| 返回 | OK |

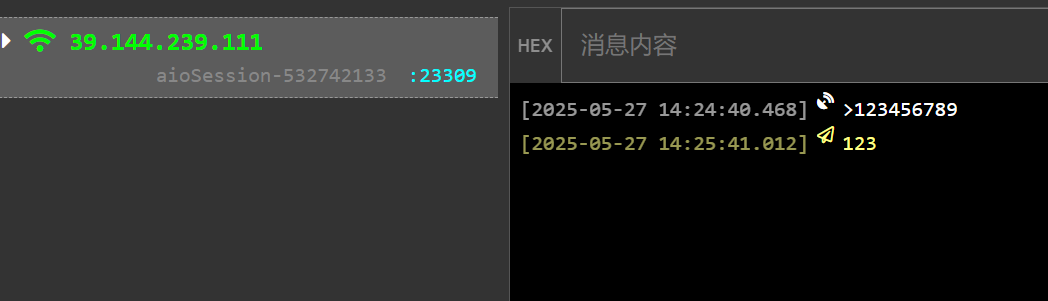

服务器端界面如下图所示，收到消息内容为123456789：

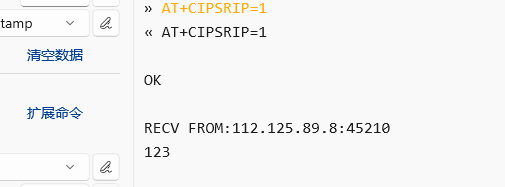

客户端接收数据如下图所示：
心跳包配置流程
心跳包配置的大致流程如下：
设置心跳包参数
AT^HEARTCONFIG=1,0,<heartbeat_time>设置心跳包参数
- 参数：
<heartbeat_time>心跳包间隔时间
设置心跳包内容
AT^HEARTBEAT=0,<data> 字符串心跳包
- 参数：
<data>字符串数据
AT^HEARTBEATHEX=0,<len>,<data> HEX格式心跳包
- 参数：
<len>数据长度<data>HEX格式数据
设置睡眠模式
AT+CSCLK=<n> 设置睡眠模式
-
参数：
<n>选择睡眠模式 -
通过
AT+CSCLK设置睡眠模式，通过串口使模块进入睡眠的先决条件是：不接USB口。
举例演示
此处对心跳包配置流程进行举例演示
| 发送/返回 | 实例 | 说明 |
|---|---|---|
| 发送 | AT+CIPSTART="TCP","112.3.89.6",12345 |
建立TCP连接 |
| 返回 | OK CONNECT OK |
|
| 发送 | AT^HEARTCONFIG=1,0,300 |
配置心跳包参数，每五分钟发送一次数据 |
| 返回 | OK |
|
| 发送 | AT^HEARTBEAT=0,TCP | 设置心跳内容为TCP |
| 返回 | OK |
|
| 发送 | AT+CSCLK=3 | 设置睡眠模式3 |
| 返回 | ok | |
| 发送 | AT+CIPCLOSE=0 |
关闭TCP连接 |
| 返回 | OK |

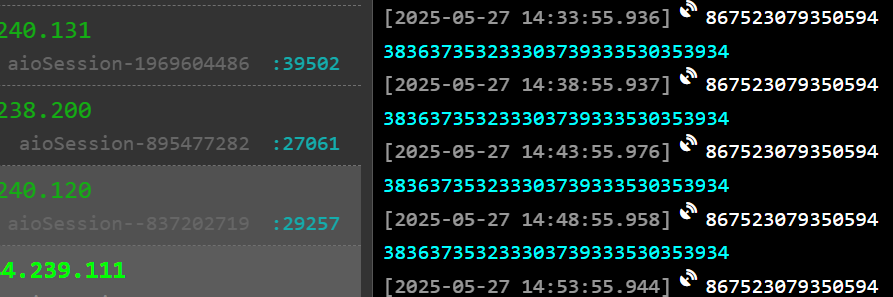

配置完成后服务器将每五分钟收到一次心跳包：
