YM310_X09模组

资料目的

该资料集旨在告知用户YM310_X09系列模组是什么，如何使用，使用中遇到问题该如何处理。当然文档可能有描述不到的地方，欢迎给我们提供反馈。TODO 反馈链接

模组介绍

YM310_X09系列模组基是基于移芯EC716S/EC716E的LTE-CAT1模组，具备联网快，性能稳定，功耗低，方便二次开发等优点。

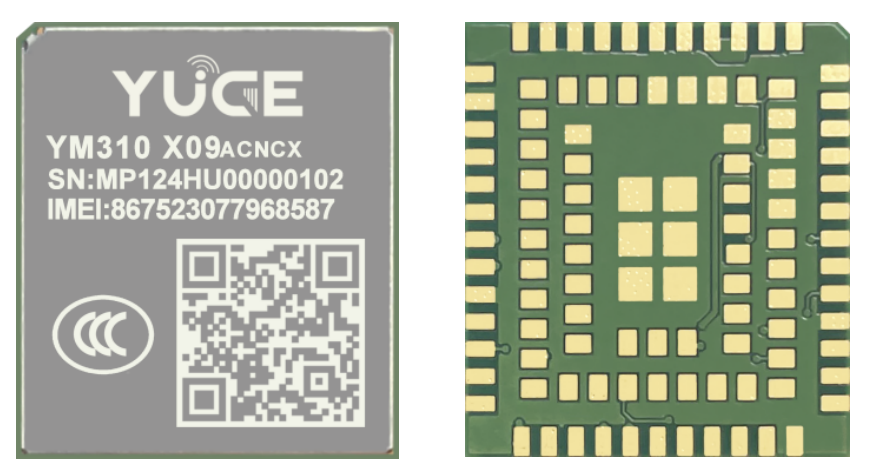

模组图片

硬件型号

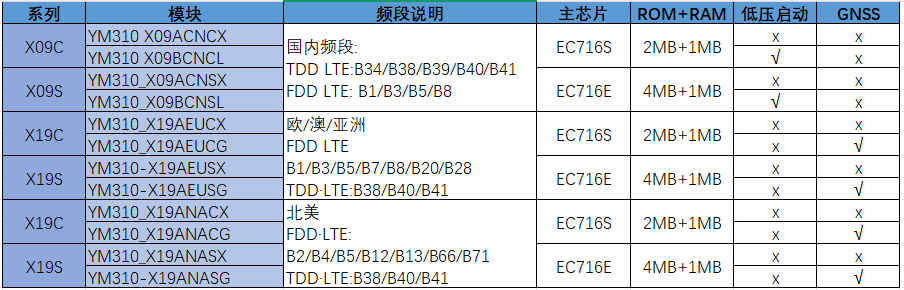

已有型号列表

软件型号

软件版本分为两个系列，需要注意区分：

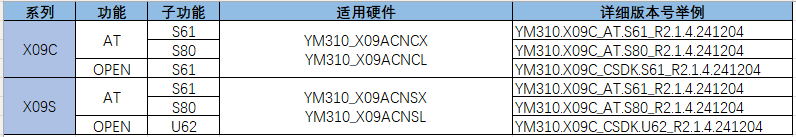

软件型号

注意：

  • 1、两个系列X09C、X09S之间不可相互升级；

  • 2、完整子功能列表，请参考AT软件和Open软件部分。

硬件参数

  • CPU
    • ARM Cotext-M3 204MHz
  • Memory
    • 8Mbits SRAM + 16Mbits NorFlash (X09C/X19C系列)
    • 8Mbits SRAM + 32Mbits NorFlash (X09S/X19S系列)
  • RF
    • Support 3GPP R14 Cat1(single antenna mode) & Cat.1bis
  • Size
    • (17.7±0.15) x (15.8±0.15) x (2.3± 0.15) mm
  • Perpheral
    • GPIO * 21
    • WAKEUP(GPI) * 5
    • USB * 1
    • UART * 3
    • SPI * 1
    • I2C * 1
    • ADC * 4
    • PWM * 6
    • SIM * 2
    • I2S * 1
    • ONEWIRE * 1

软件FeatureList

  • FreeRTOS实时操作系统
  • 支持3GPP TS27.007 标准AT指令集
  • 支持YOpen C语言二次开发
  • 支持TCP\UDP\HTTP(S)\MQTT\FTP\ONENET等主流应用协议
  • 支持USB RNDIS\ECM\ACM免驱串口
  • 支持PPP拨号上网
  • 支持FOTA、串口、USB三种方式进行固件升级
  • 支持TTS语音播放
  • 支持PCM\AMR\MP3（仅解码）\OPUS等音频编解码
  • 支持PWM模拟语音接口
  • 支持I2S数字语音接口（支持ES8311、TM8211音频芯片）
  • 支持LBS、WIFI定位功能
  • 支持SLeep1、sleep2两种ua级别休眠模式
  • 支持PSM（需要运营商支持）
  • 支持VSIM功能
  • 支持MODBUS协议【仅YOpen二次开发】
  • 支持单色SPI LCD屏显示【仅YOpen二次开发】
  • 支持AI功能【仅YOpen二次开发】
  • 支持Websocket协议【仅YOpen二次开发】

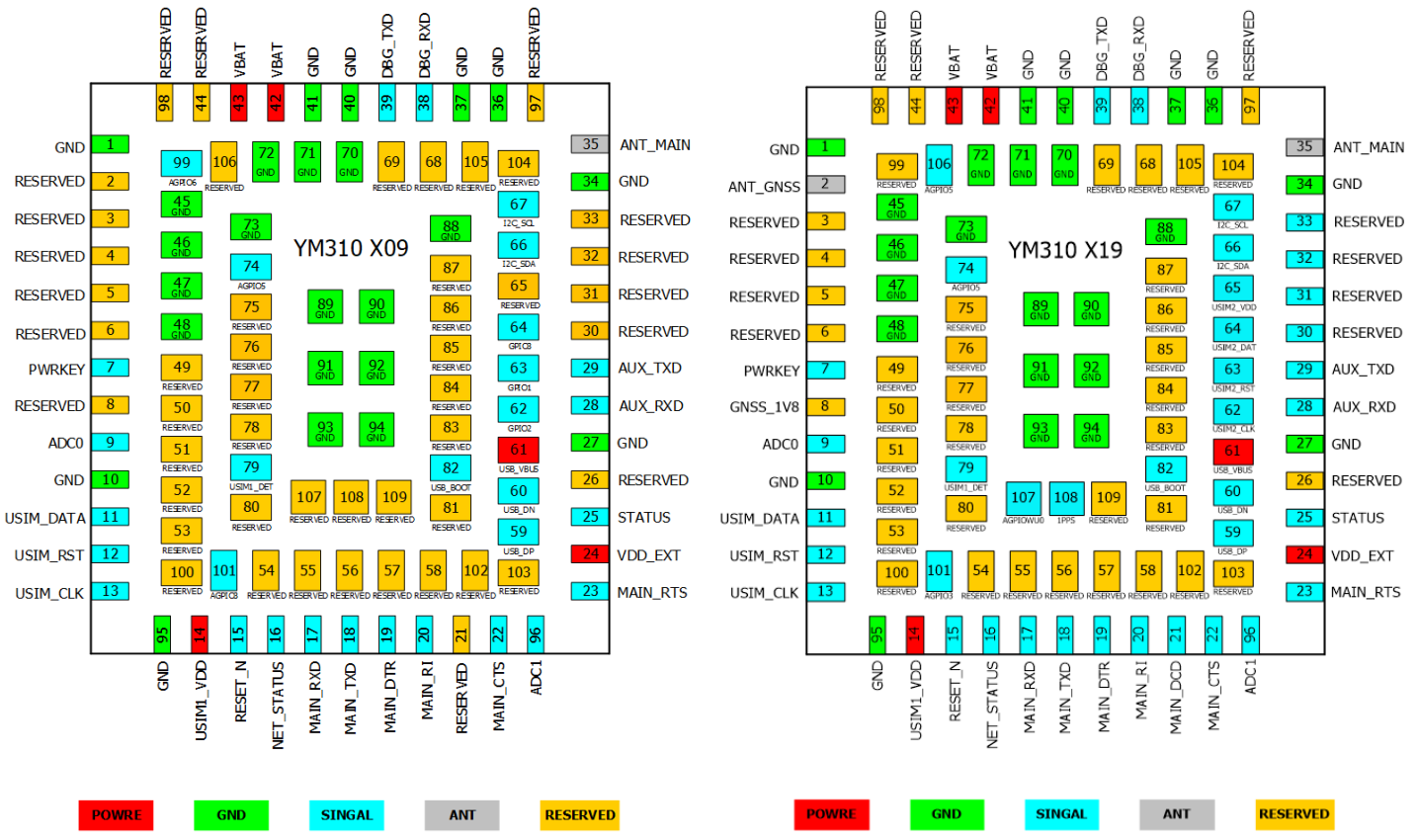

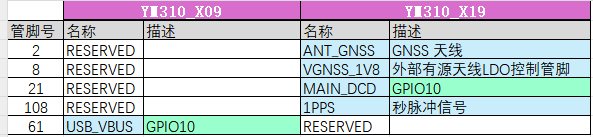

模组管脚

![已有型号列表](resource/模块pin脚.png)
